Visualizaciones Estáticas y Dinámicas
Semestre 02, 2026
Dos modos de mostrar los mismos datos
Una imagen terminada. El autor fijó el encuadre, el recorte, el orden y el énfasis, y la audiencia recibe exactamente eso.
Parte de esas decisiones queda en manos del lector, que filtra, acerca, selecciona o avanza en el tiempo.
La distinción no es técnica sino de autoridad. La pregunta no es si el gráfico se mueve, sino quién decide qué se ve.

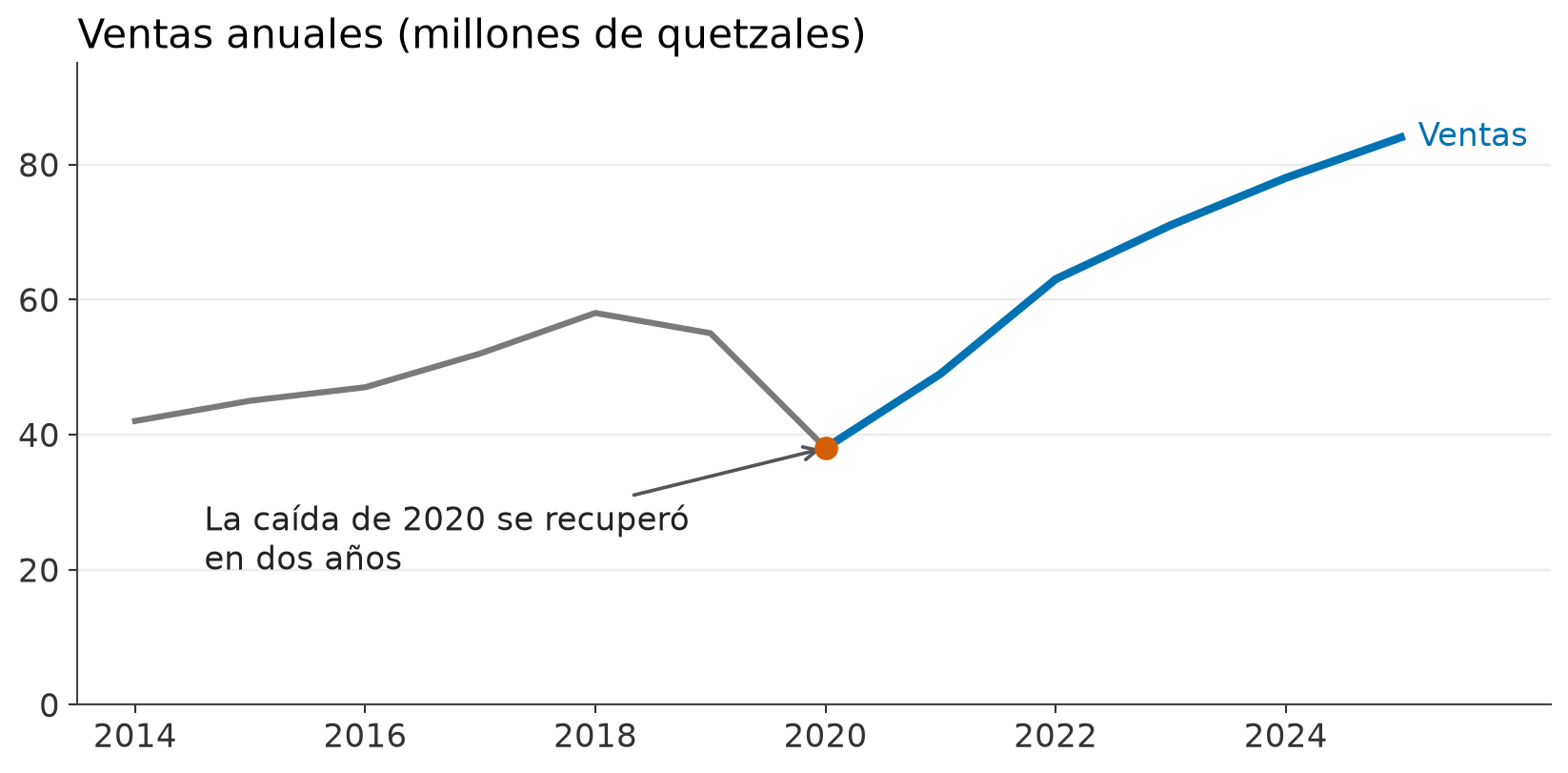

La versión estática
Un solo mensaje, escrito sobre el gráfico. El gris sostiene el contexto y el color marca el tramo relevante.

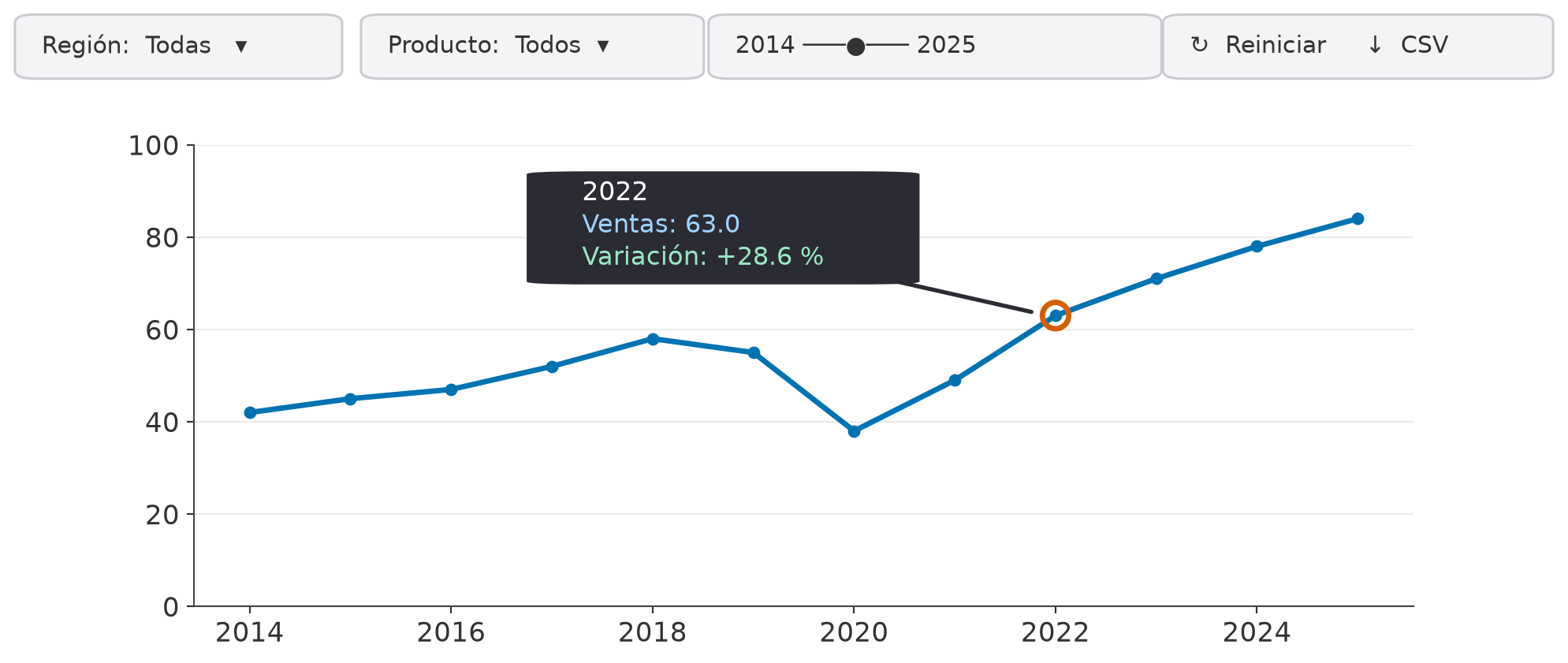

La versión dinámica
Los mismos datos con controles. Nadie sabe qué mirar, la caída de 2020 ya no está anotada y el gráfico depende de que alguien explore.
Comparación directa
| Criterio | Estática | Dinámica |
|---|---|---|
| Control del encuadre | del autor | compartido con el lector |
| Mensaje | uno, explícito | variable según la exploración |
| Costo de producción | bajo | alto, incluye mantenimiento |
| Canal | impresión, papers, diapositivas | navegador, tablero, cuaderno |
Comparación directa
| Criterio | Estática | Dinámica |
|---|---|---|
| Reproducibilidad | alta, la imagen no cambia | baja, depende de datos y versión |
| Longevidad | años | hasta que se rompe una dependencia |
| Accesibilidad | texto alternativo resuelve casi todo | requiere teclado y foco |
| Riesgo principal | omitir lo que no cabe | que nadie interactúe |

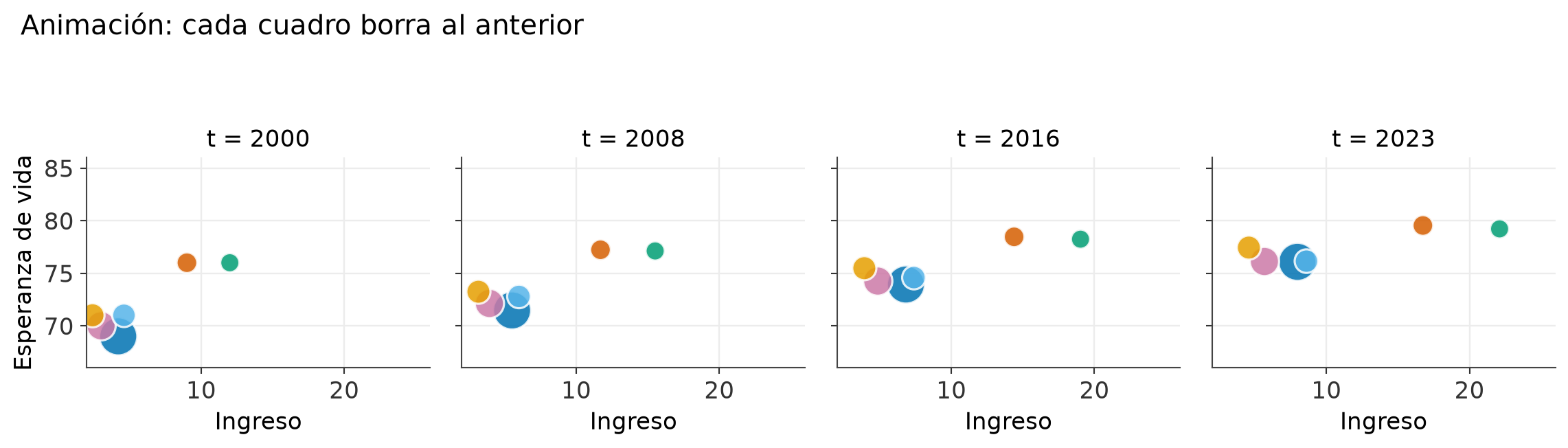

Animación
Cada cuadro borra al anterior. Comparar el inicio con el final exige recordar burbujas que ya no están en pantalla.

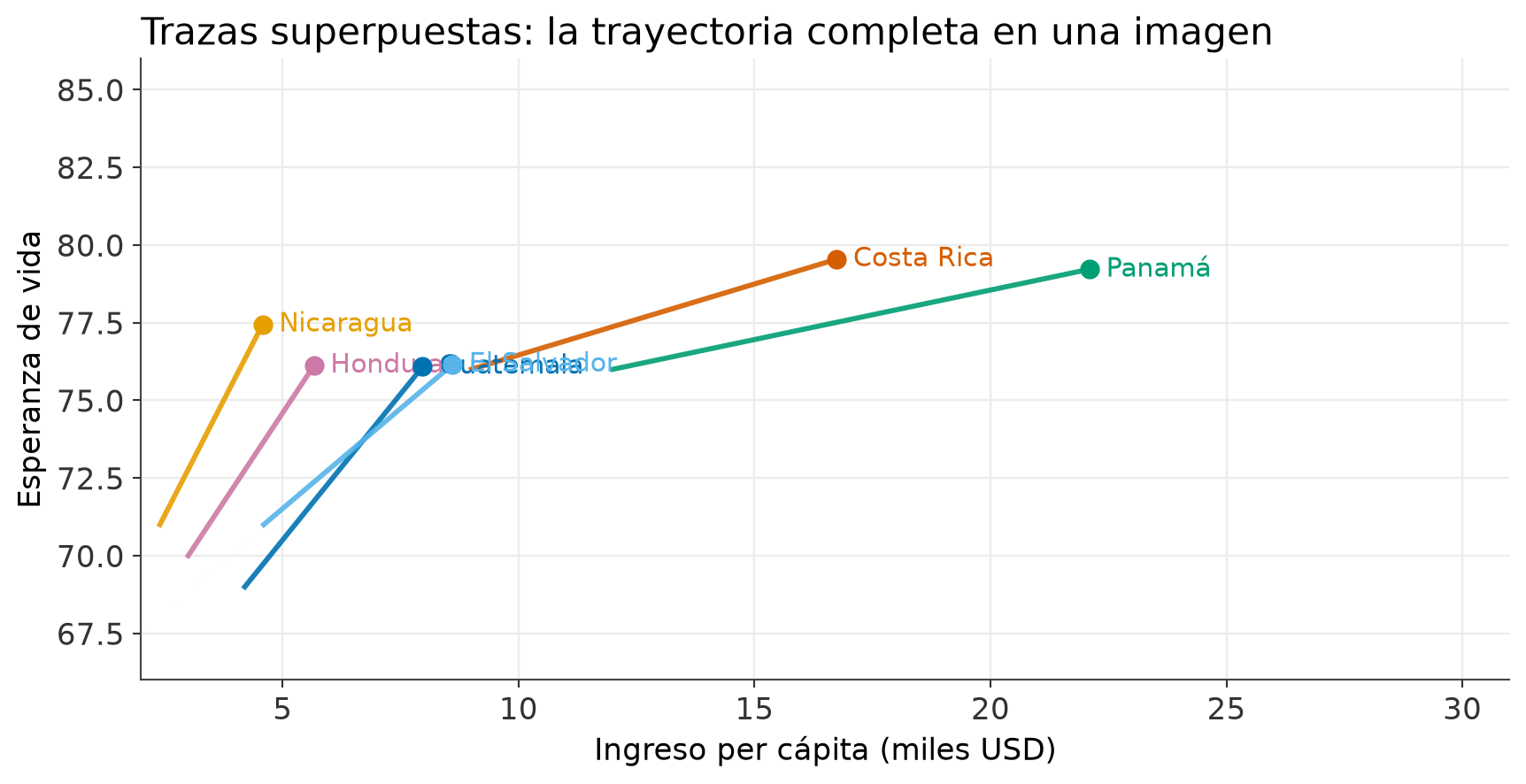

Trazas superpuestas
La trayectoria completa se vuelve un objeto visible. La comparación deja de depender de la memoria.

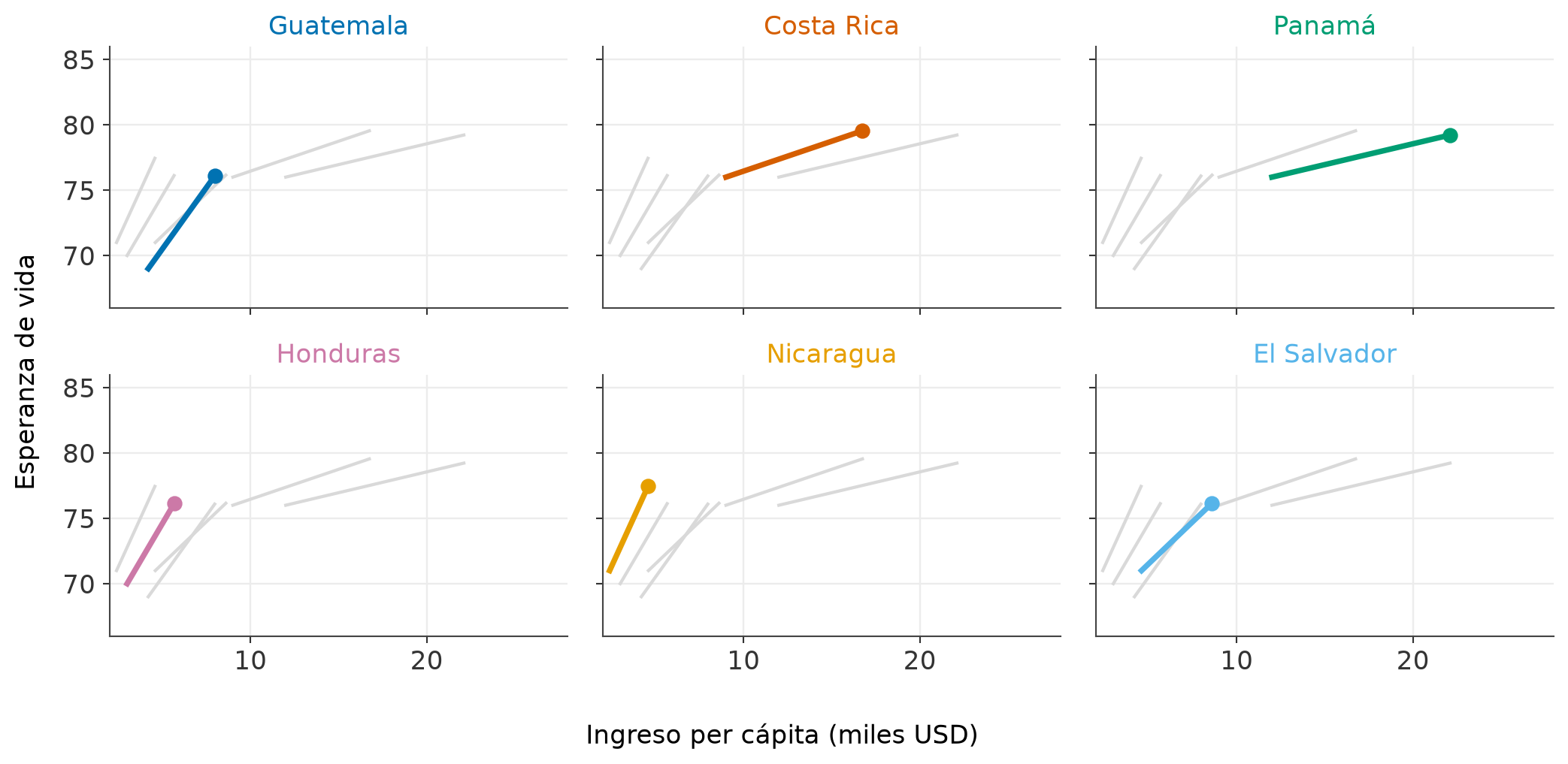

Pequeños múltiples
Mismos ejes en cada panel y el resto del contexto en gris. La comparación se hace con los ojos, no con la memoria.
La evidencia experimental
- Robertson y colaboradores midieron las tres alternativas con usuarios reales en 2008.
- Para presentar, la animación fue la más rápida y la más disfrutada, con muchos errores.
- Para analizar, la animación fue la menos efectiva de las tres.
- Los pequeños múltiples resultaron los más precisos.
La animación sirve cuando hay un narrador que guía. Para responder preguntas con precisión, gana lo estático.
Transiciones animadas
- Son el movimiento entre dos estados de un mismo gráfico, no la reproducción del tiempo.
- Heer y Robertson mostraron en 2007 que ayudan a seguir la identidad de cada objeto.
- Aplican al reordenar, al cambiar de escala y al cambiar de tipo de gráfico.
- El movimiento con función es distinto del movimiento decorativo.
Doce dinámicas interactivas
Taxonomía de lo que una herramienta de análisis visual debería permitir, en tres categorías de cuatro tareas cada una.
Especificación de datos y vistas
Manipulación de vistas
Proceso y procedencia

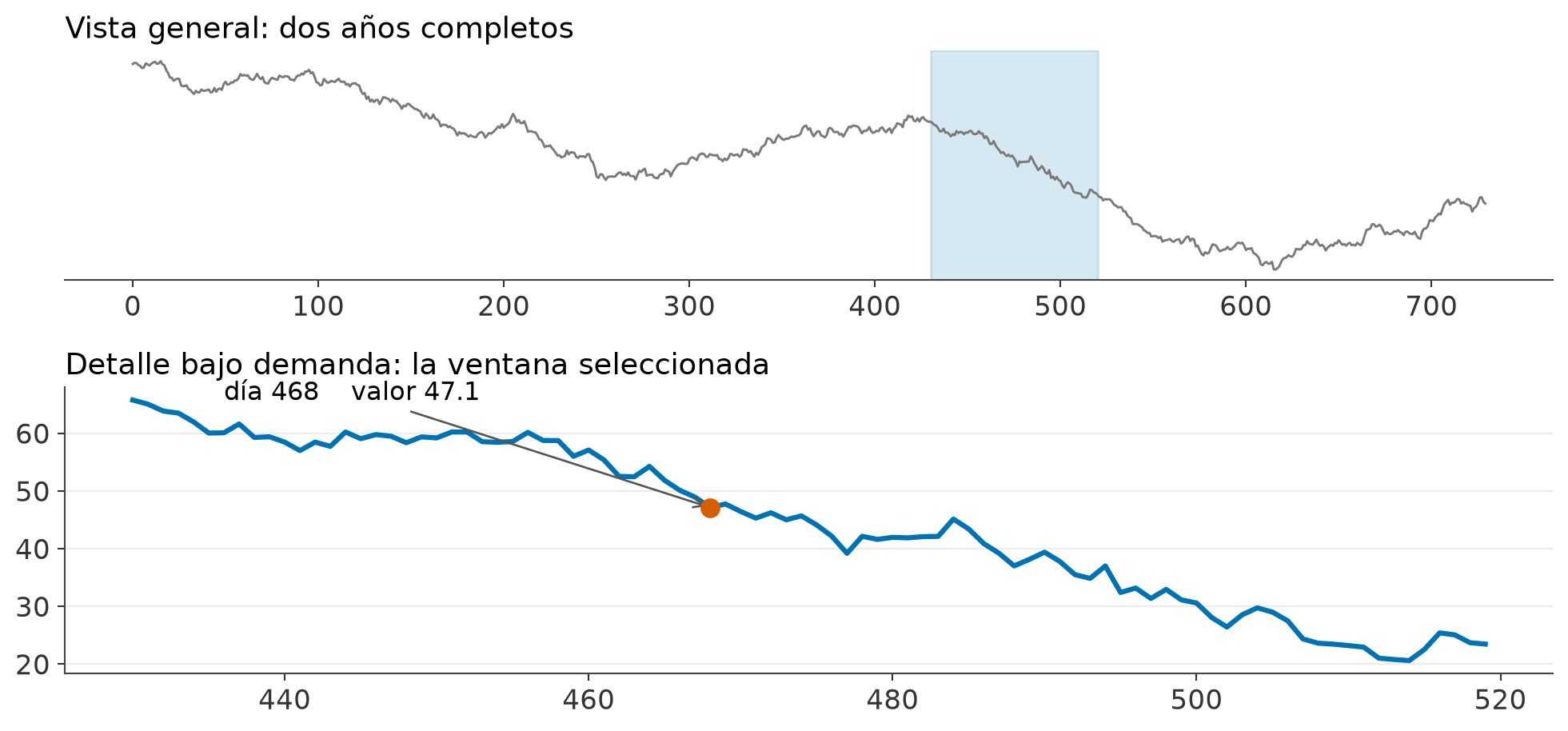

El mantra de Shneiderman
Panorama primero, acercar y filtrar, detalle bajo demanda. La formulación de 1996 sigue siendo la regla de diseño más útil.

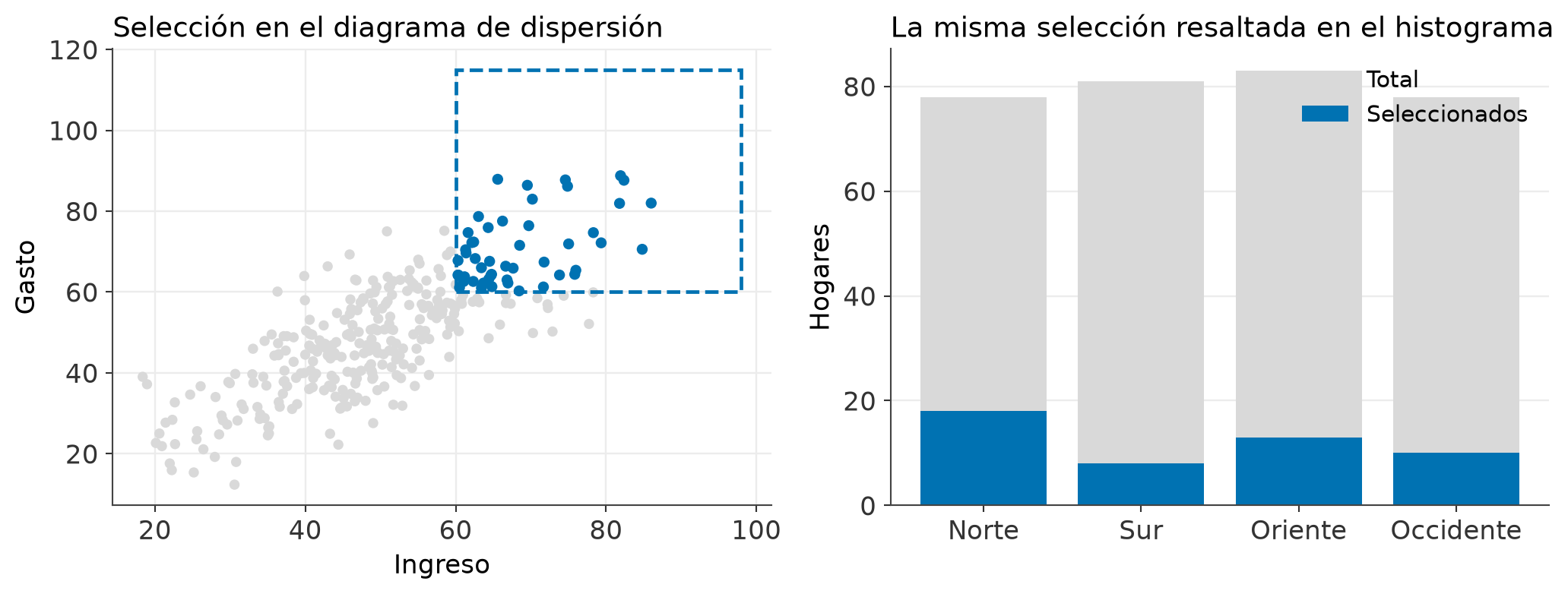

Selección enlazada
Seleccionar en una vista resalta en todas las demás. Es la interacción con mayor rendimiento por unidad de esfuerzo.
Visualización narrativa
Segel y Heer describieron en 2010 las estructuras que equilibran el control del autor con la libertad del lector.

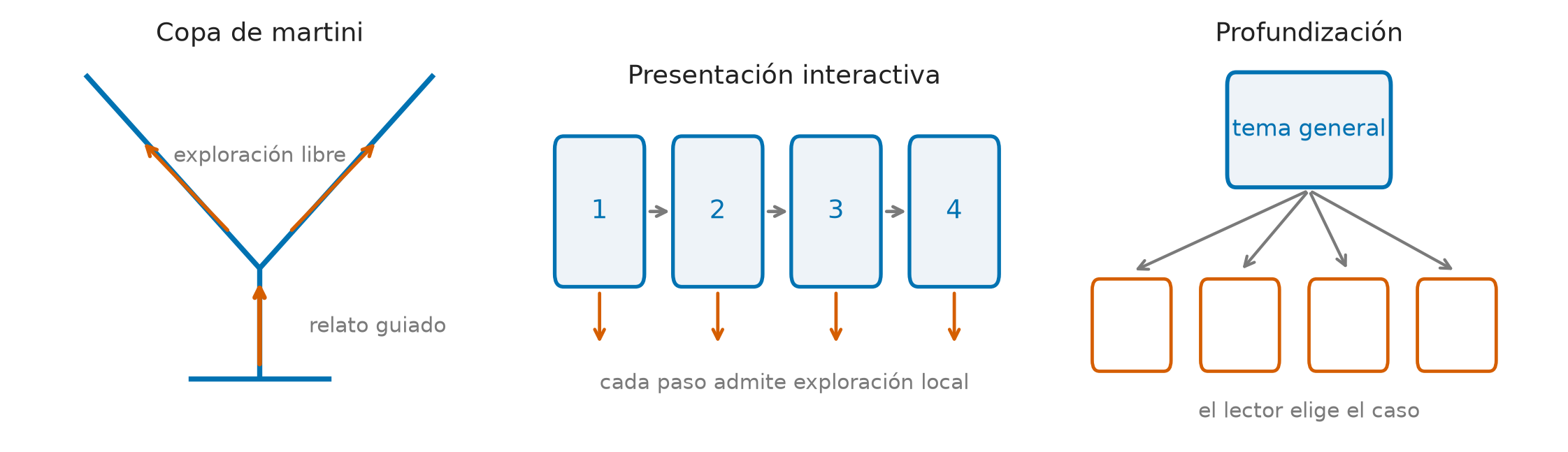

Tres estructuras híbridas
- El relato guiado va primero y la exploración libre se abre al final.
- El autor marca los pasos y dentro de cada paso el lector explora.
- El autor presenta un tema general y el lector elige el caso que examina.
El costo de la interacción
- Descubribilidad: lo que está detrás de un filtro es invisible para quien no interactúa.
- Latencia: una respuesta de más de un segundo rompe el flujo de exploración.
- Dispositivo: en un teléfono no hay puntero, así que el tooltip desaparece.
- Accesibilidad: un control sin teclado ni etiqueta deja fuera a parte de la audiencia.
- Mantenimiento: un tablero es software, con dependencias que se rompen.
- Evidencia: una imagen se archiva y se cita, un tablero vivo cambia mañana.
La advertencia de Archie Tse
Si se obliga al lector a hacer clic o a hacer cualquier cosa que no sea desplazarse, algo se pierde.
Todo mensaje indispensable debe estar visible sin interacción. La interacción agrega profundidad, nunca sostiene el mensaje principal.
Cuándo conviene la estática
- La conclusión es una sola y ya está decidida.
- El medio es impreso, una diapositiva, un paper o una red social.
- El resultado debe ser citable y reproducible dentro de cinco años.
- La audiencia leerá el gráfico una sola vez y de pasada.
Cuándo conviene la dinámica
- La audiencia necesita responder preguntas sobre sus propios subconjuntos.
- Los datos se actualizan y el gráfico debe seguirlos.
- El volumen excede lo que cabe en una sola imagen legible.
- El uso es exploratorio y repetido, no una lectura única.
Cualidades de una buena visualización
- Veraz: honesta respecto de los datos y de su incertidumbre.
- Funcional: la codificación permite responder la pregunta con precisión.
- Bella: el acabado respeta a la audiencia y no distrae.
- Perspicaz: revela algo que no era evidente en la tabla.
- Reveladora: cambia la comprensión del fenómeno.
Alberto Cairo, The Truthful Art.
Expresividad y efectividad
La codificación muestra toda la información relevante y nada más.
La información más importante ocupa el canal visual más preciso.
Tamara Munzner, Visualization Analysis and Design.

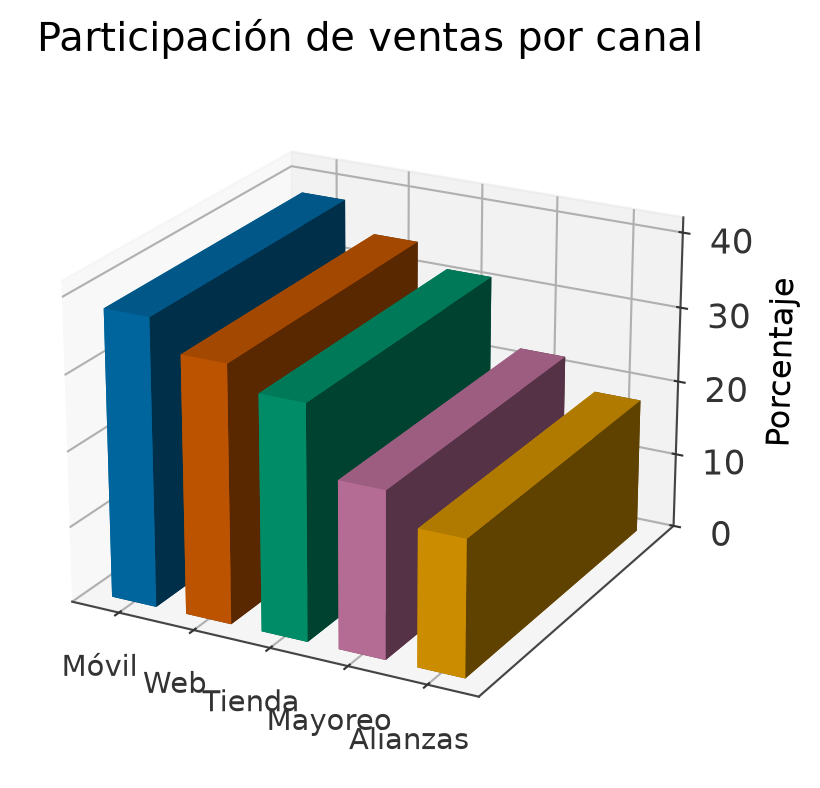

Profundidad falsa
La perspectiva agranda lo que está al frente y la cara superior esconde dónde termina el valor.

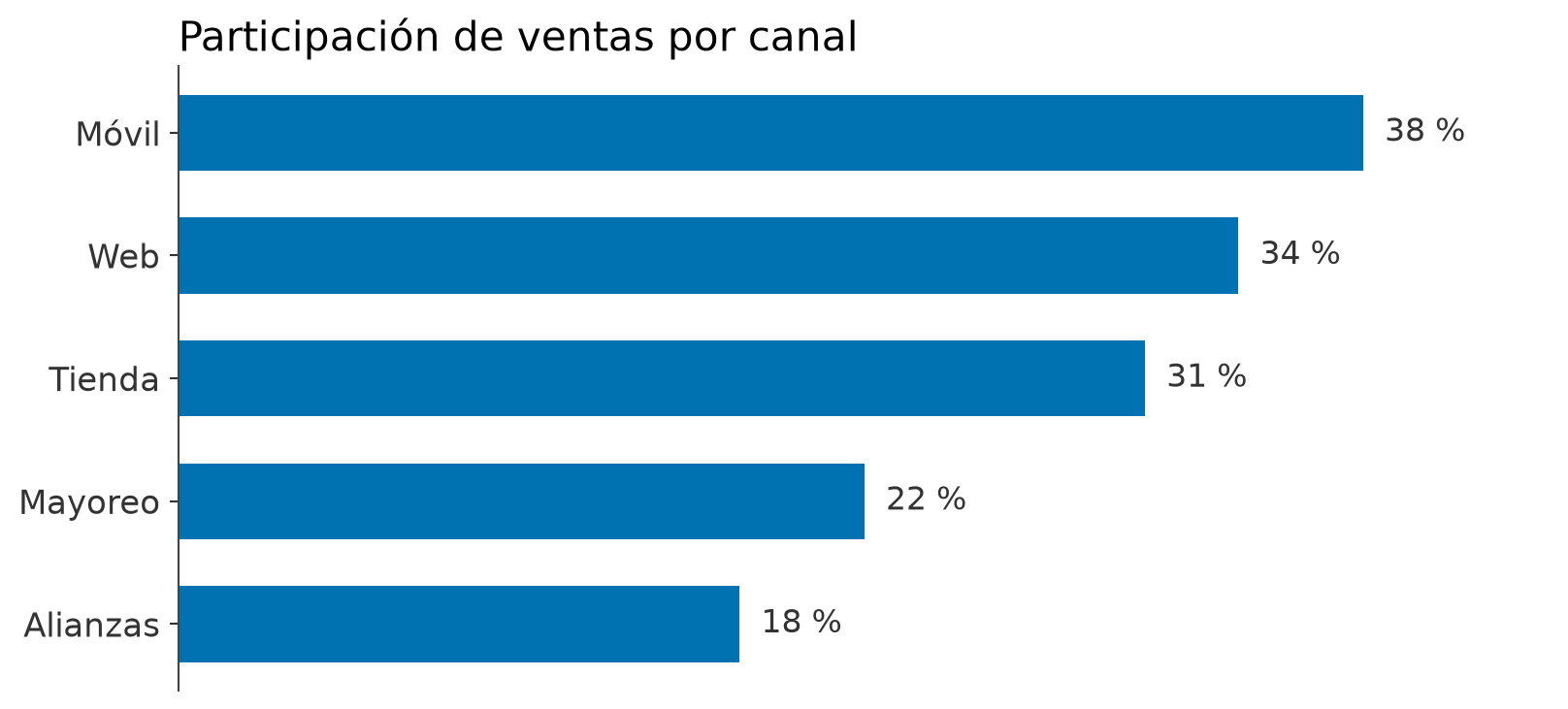

Dos dimensiones y orden
La tercera dimensión solo se justifica cuando existe una tercera variable que la ocupe.

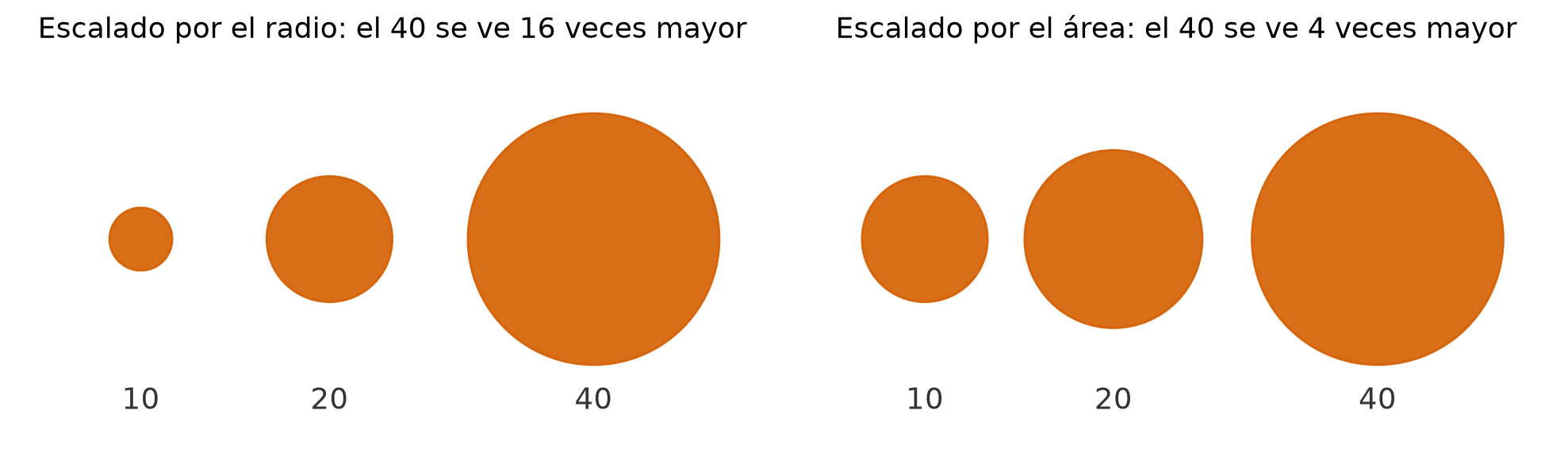

Codificación por el radio
Si el valor va al radio, el área crece con el cuadrado. Cuatro veces más se percibe como dieciséis.

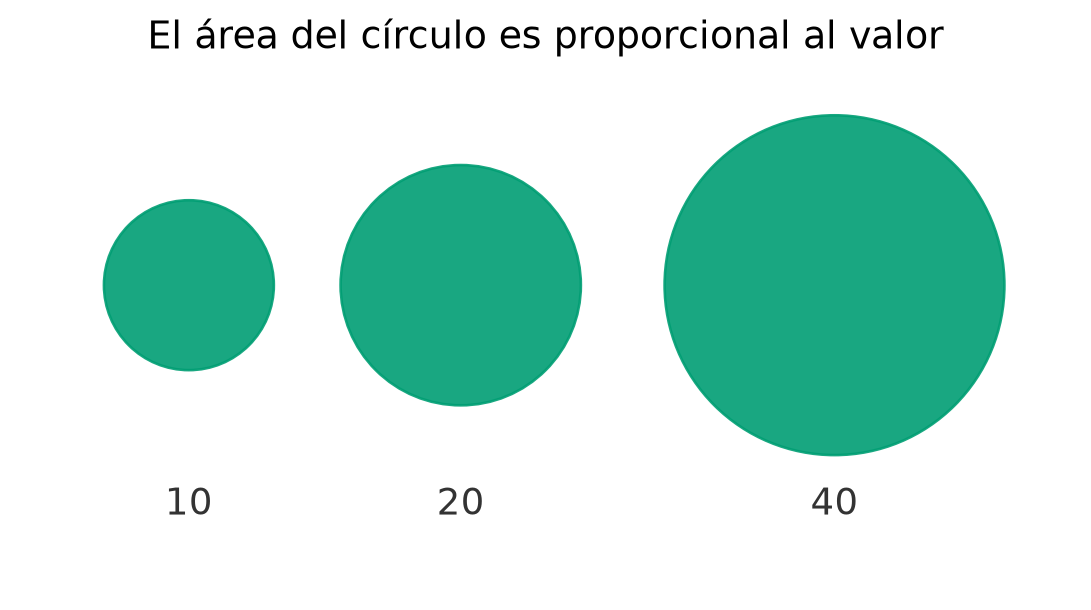

Codificación por el área
El radio sale de la raíz cuadrada del valor. Aun así el área es un canal impreciso, reservado para variables secundarias.

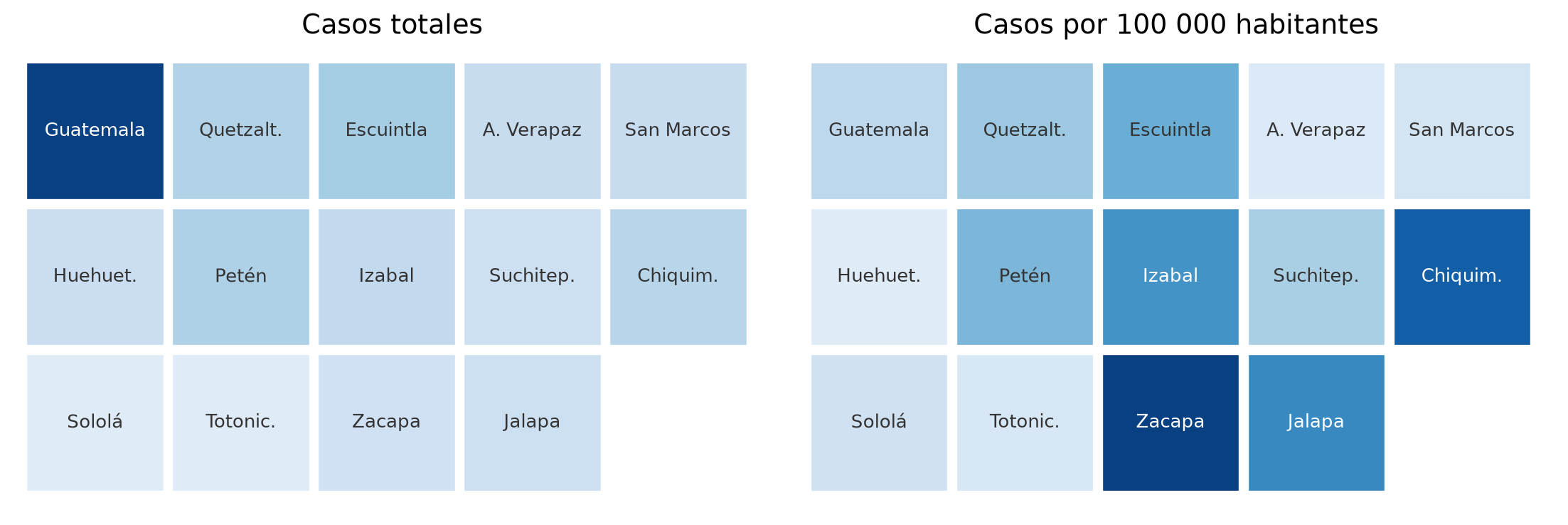

Conteos sin normalizar
El mapa de casos totales es un mapa de población. Al dividir entre habitantes, el patrón cambia por completo.

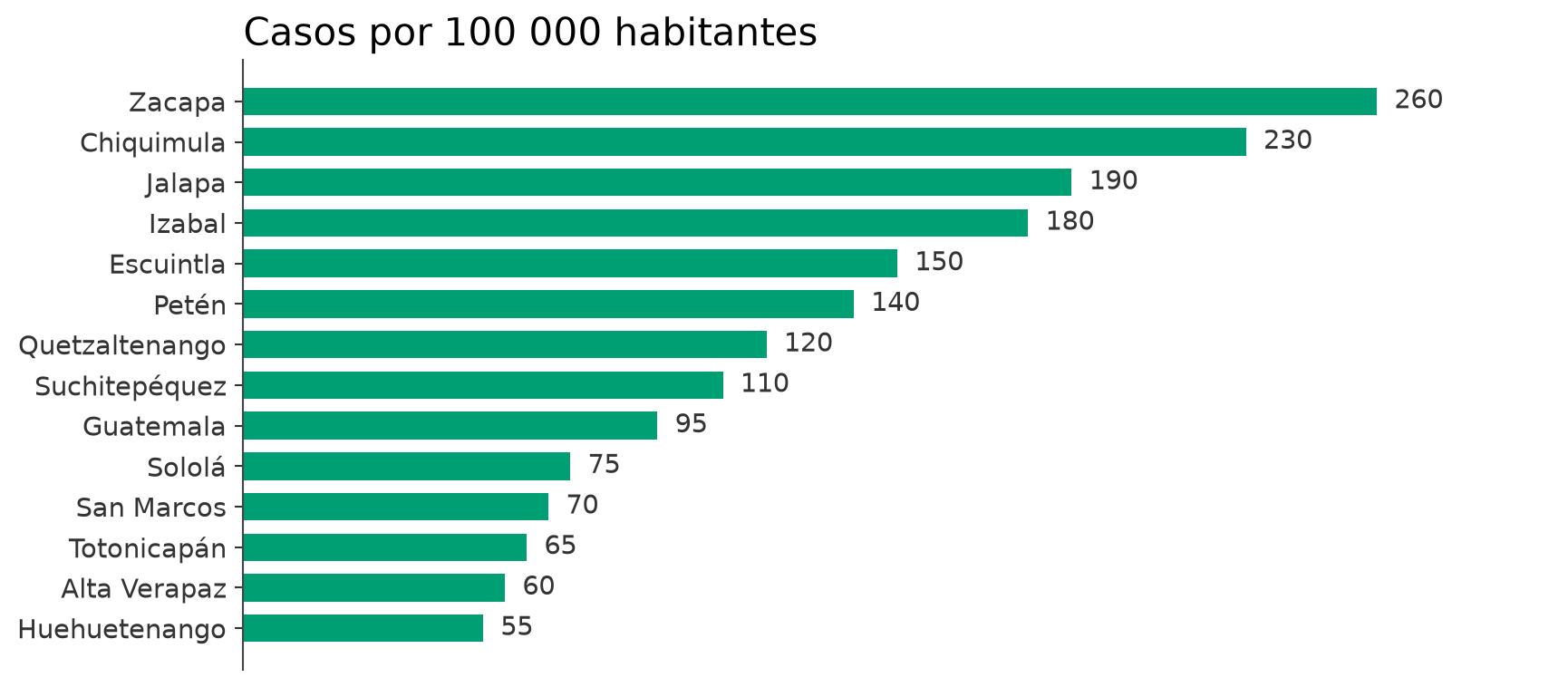

Tasas ordenadas
Si la variable es un conteo, casi siempre debe dividirse entre una base. El área geográfica no la aporta.

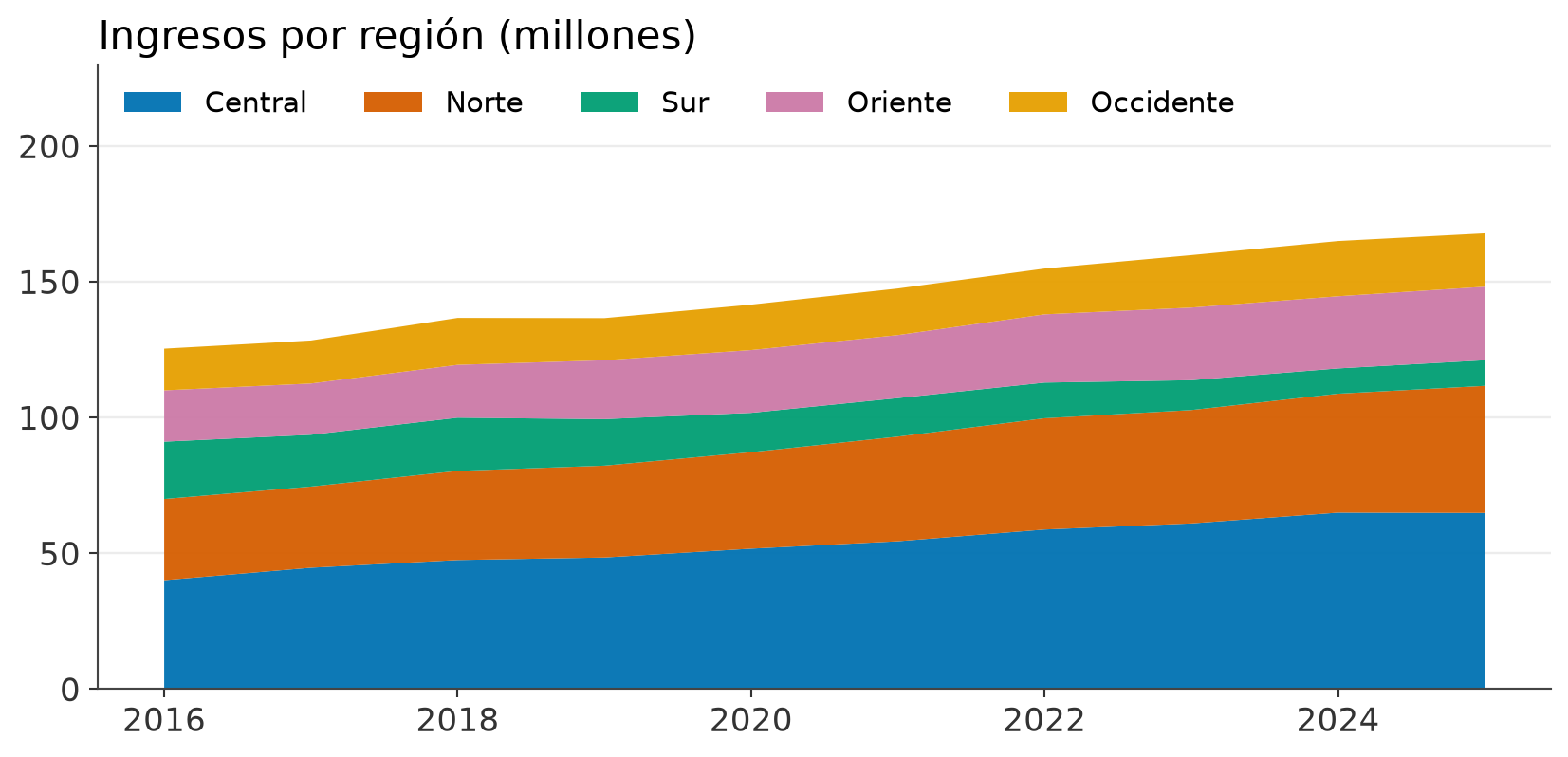

Series apiladas
Solo la serie de abajo tiene línea base recta. La región Sur cae todo el período y el apilado lo esconde.

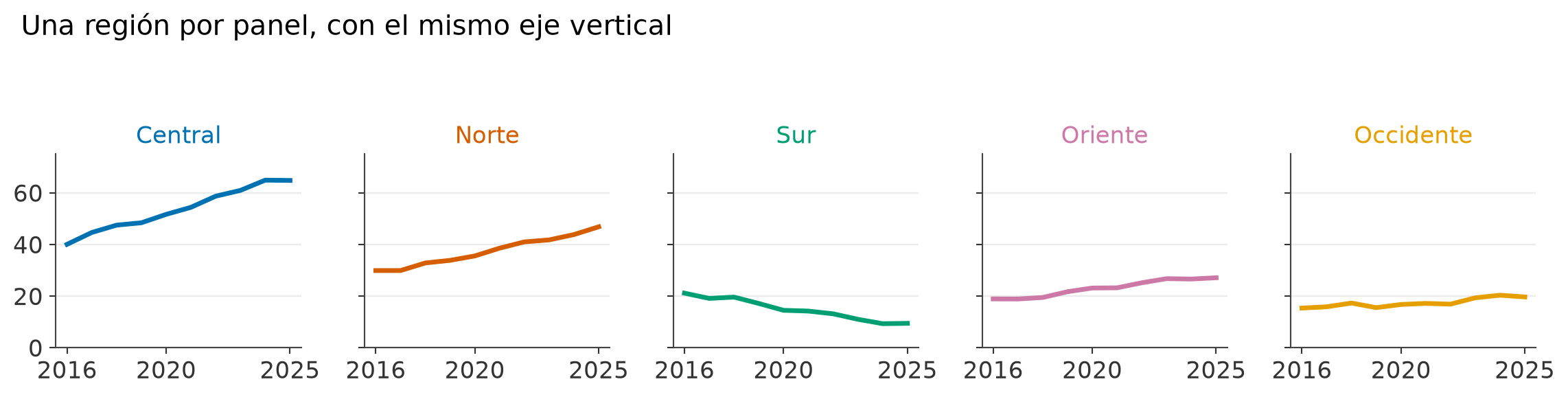

Un panel por serie
Cada serie recupera su línea base. El apilado es correcto cuando el total importa y las partes son pocas.

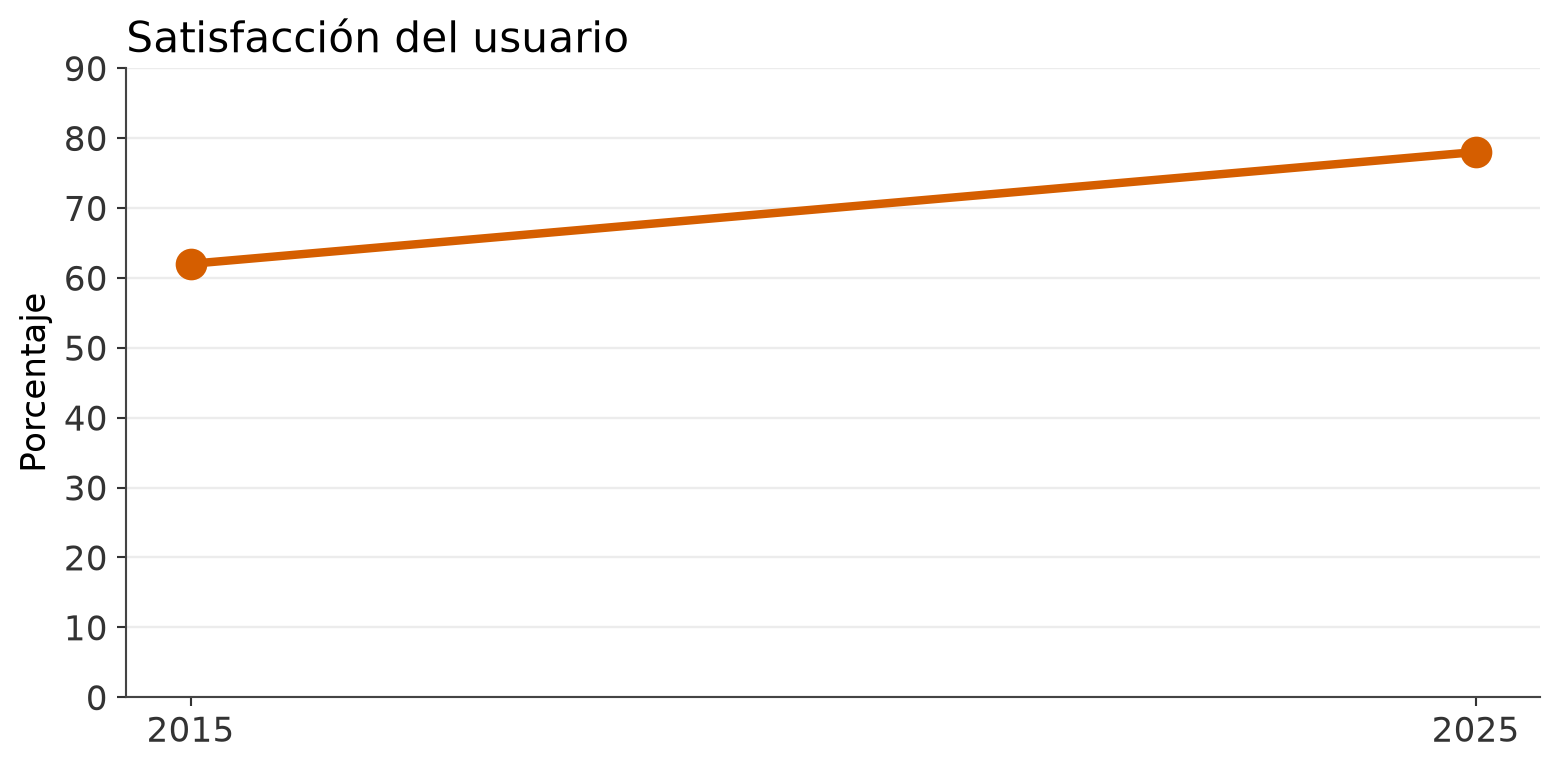

Dos puntos unidos
La línea afirma que entre los extremos el comportamiento fue monótono, y los datos no dicen eso.

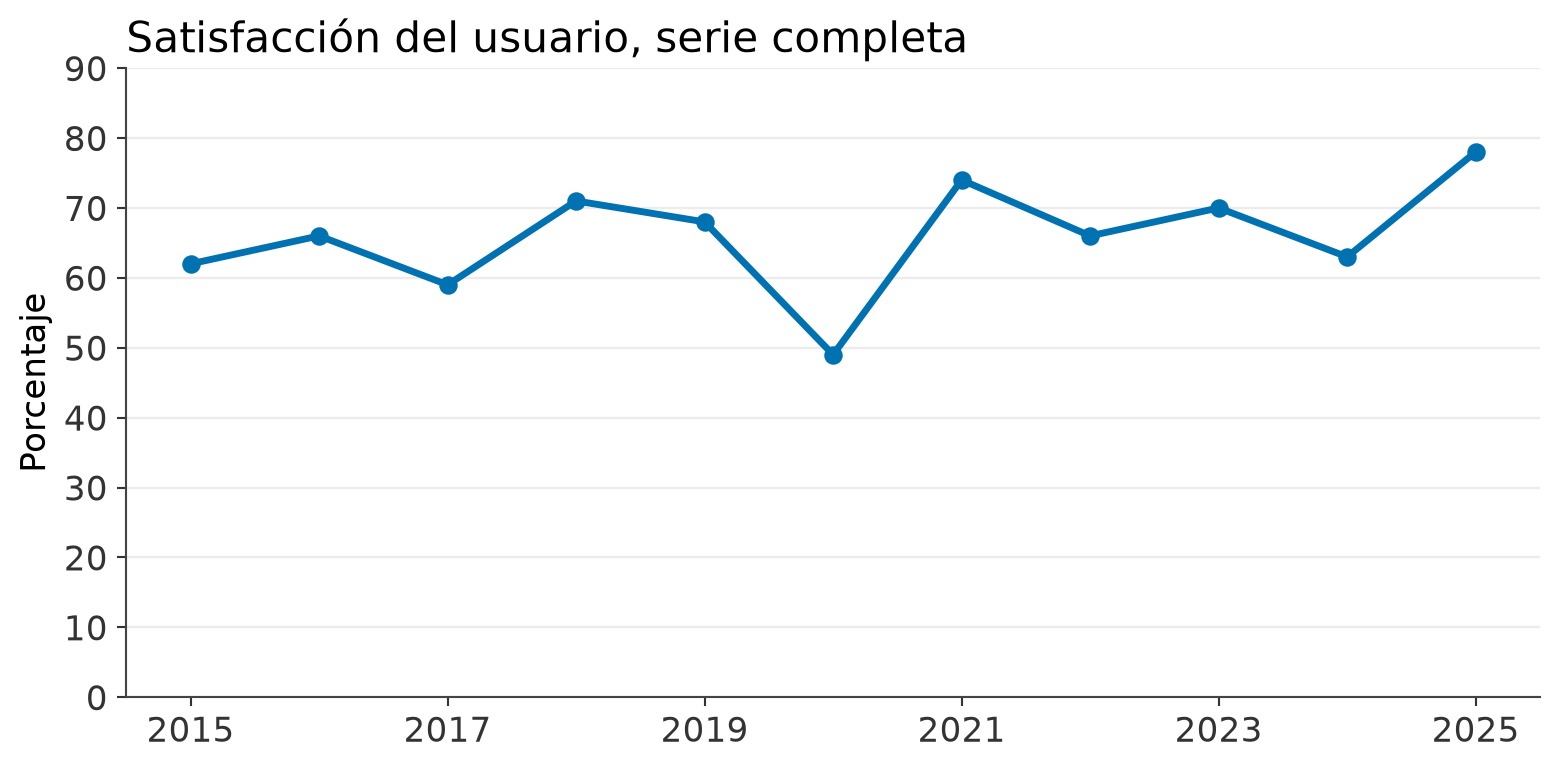

Serie completa
La línea se traza cuando el eje es continuo y hay observaciones suficientes. Con dos valores, lo honesto son dos barras.

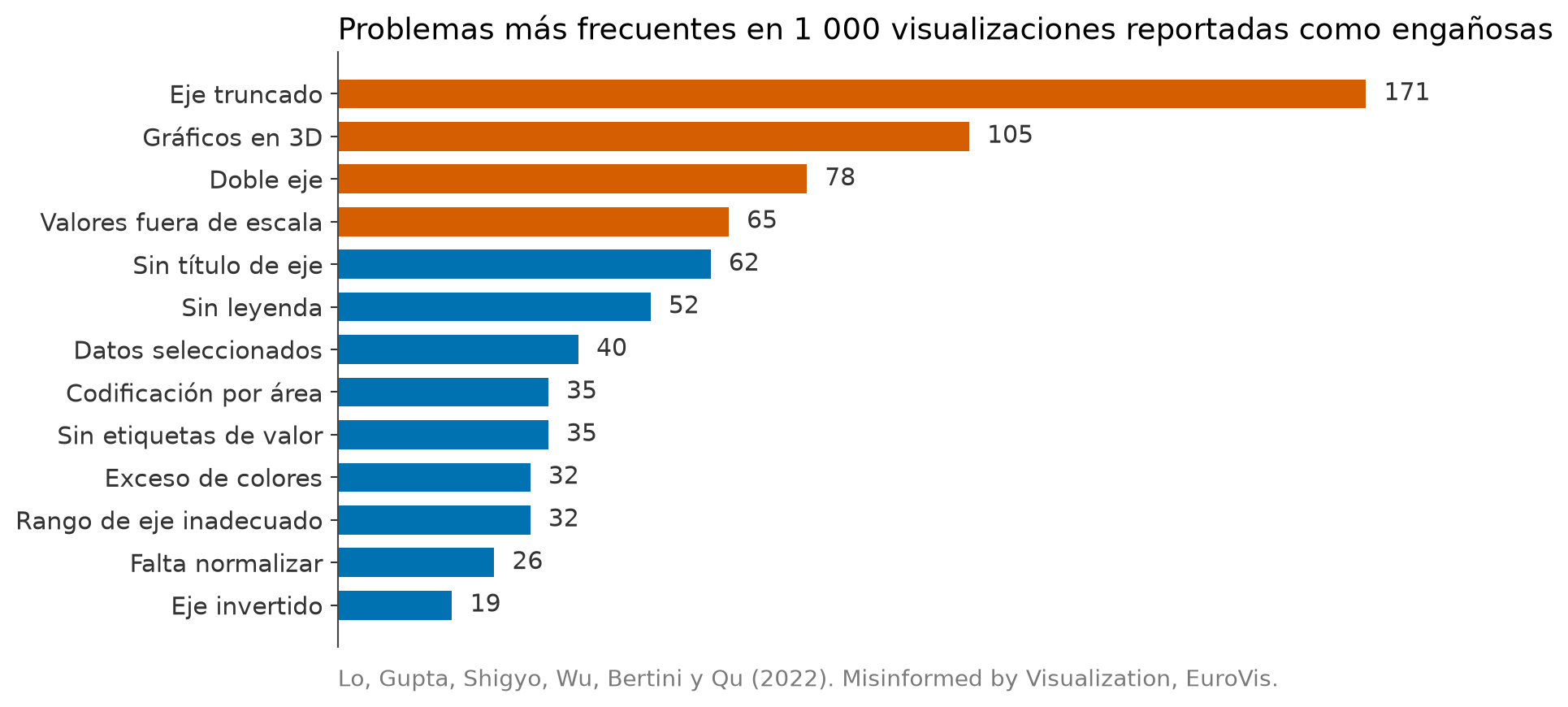

Gráfico incompleto
Sin título de eje en 62 casos y sin leyenda en 52, entre las mil visualizaciones engañosas revisadas por Lo.

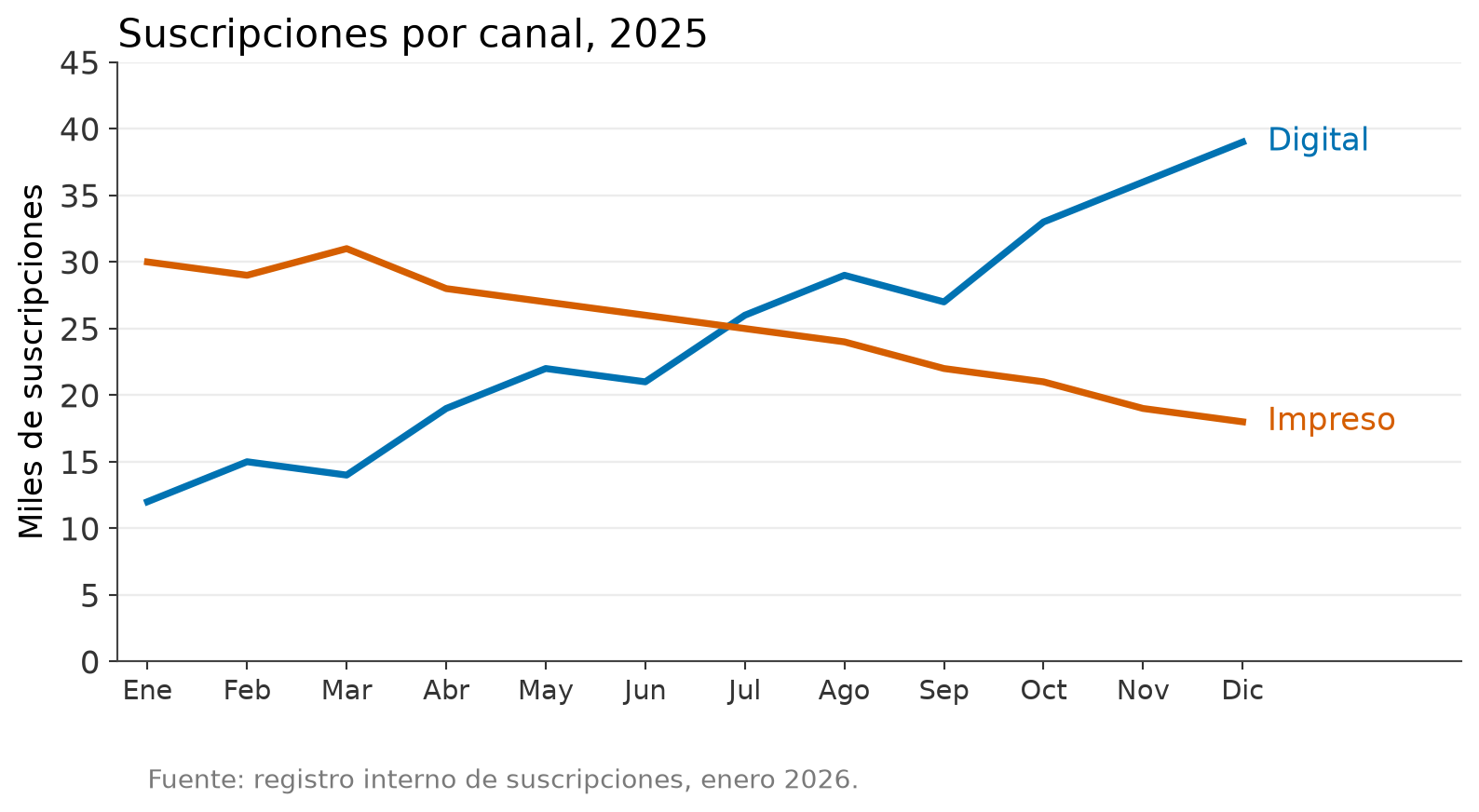

Gráfico autosuficiente
La prueba es sacarlo de su contexto. Si solo no se entiende, está incompleto.

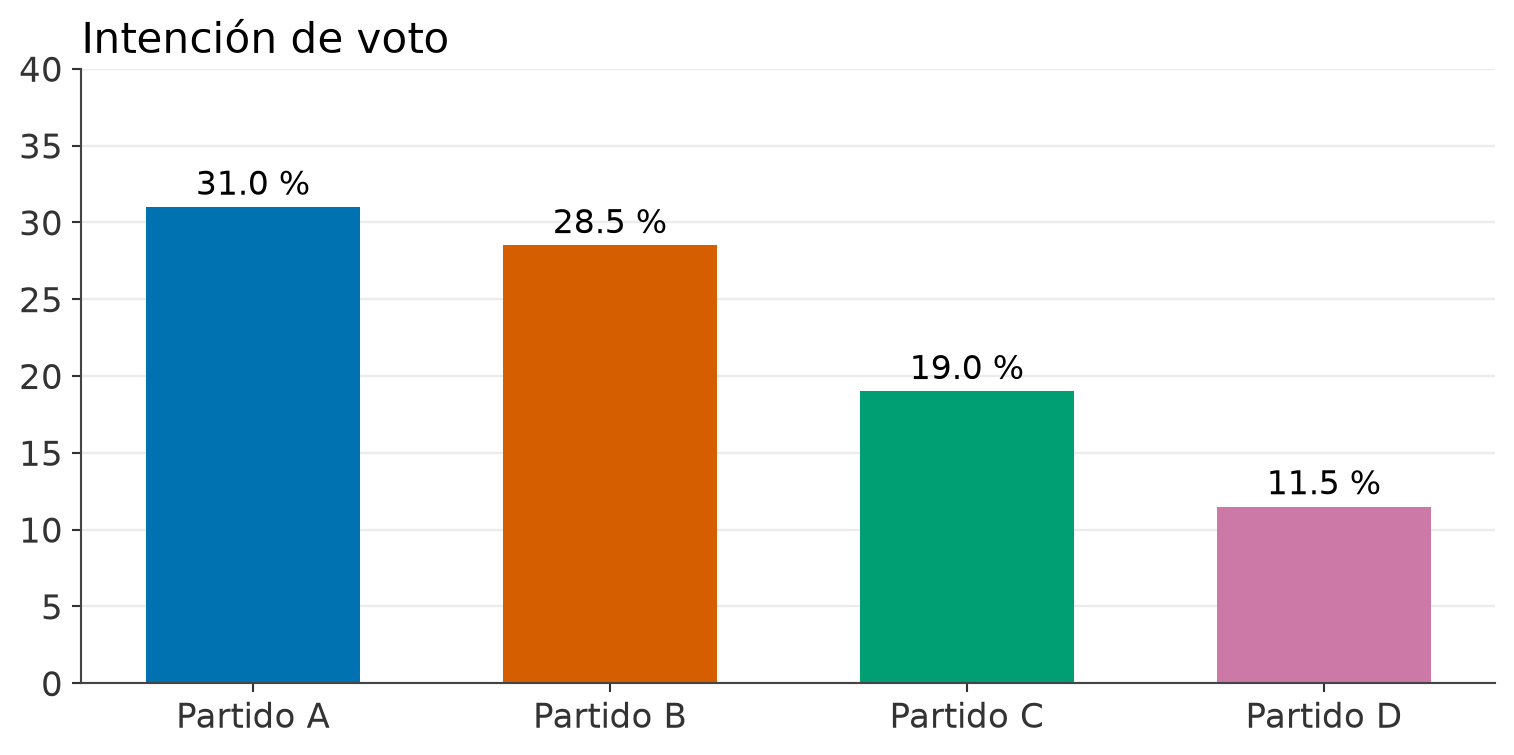

Incertidumbre oculta
Estimaciones de encuesta presentadas como mediciones exactas. El titular escribe que el Partido A va ganando.

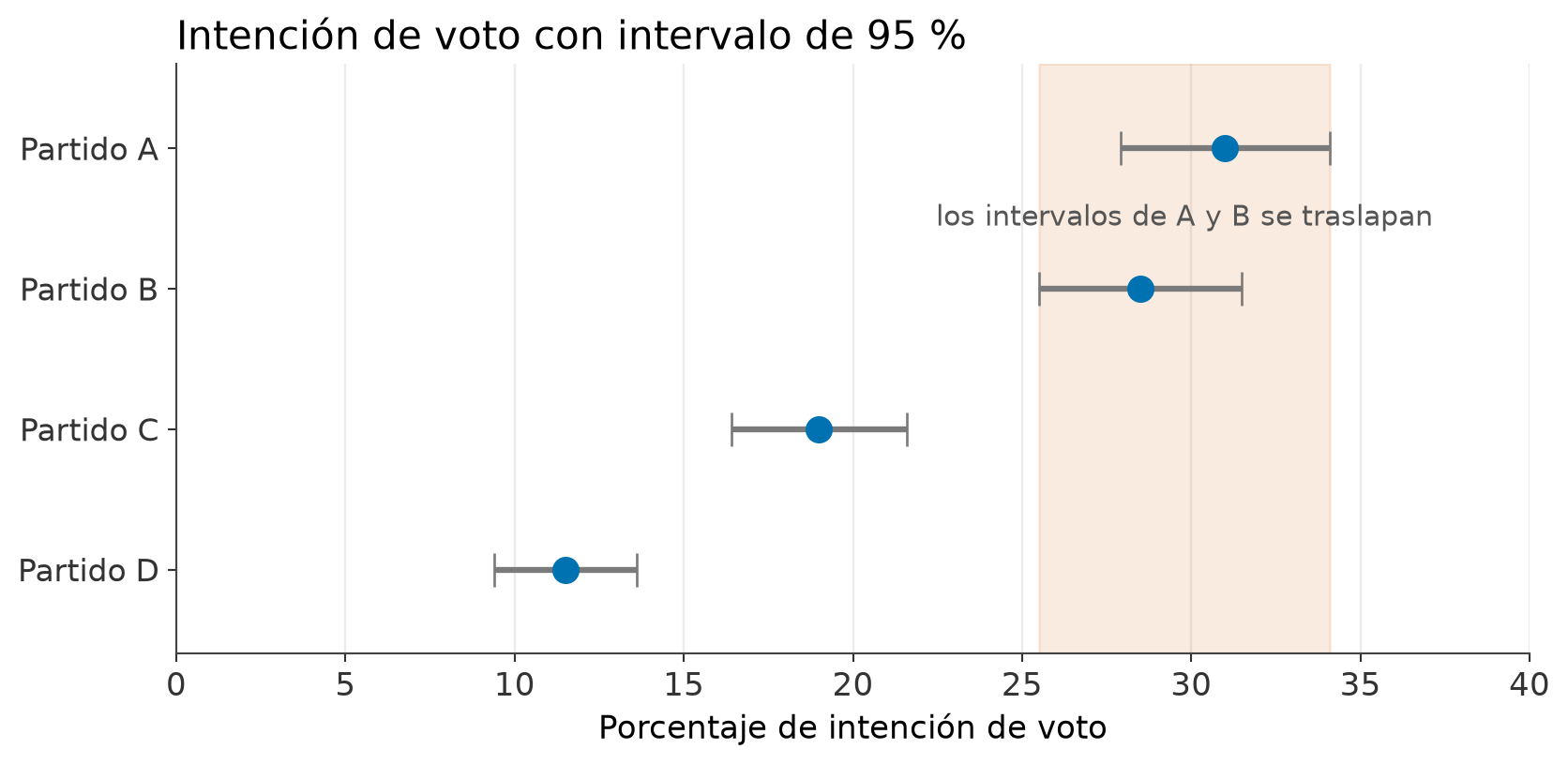

Intervalos de confianza
Los intervalos de A y B se traslapan. Una estimación sin incertidumbre afirma más de lo que el dato respalda.

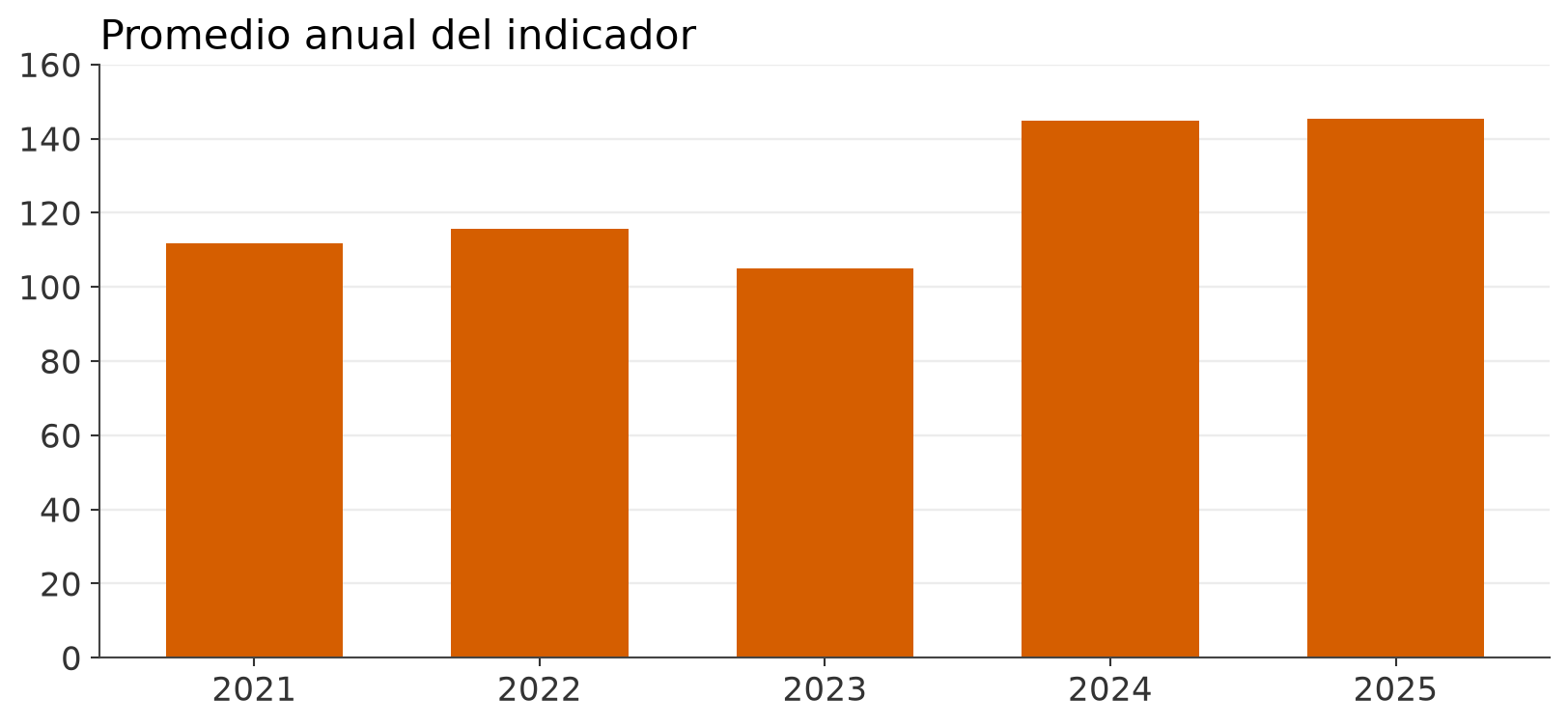

Granularidad inadecuada
El promedio anual suaviza todo lo ocurrido dentro del año. La serie se ve estable y creciente.

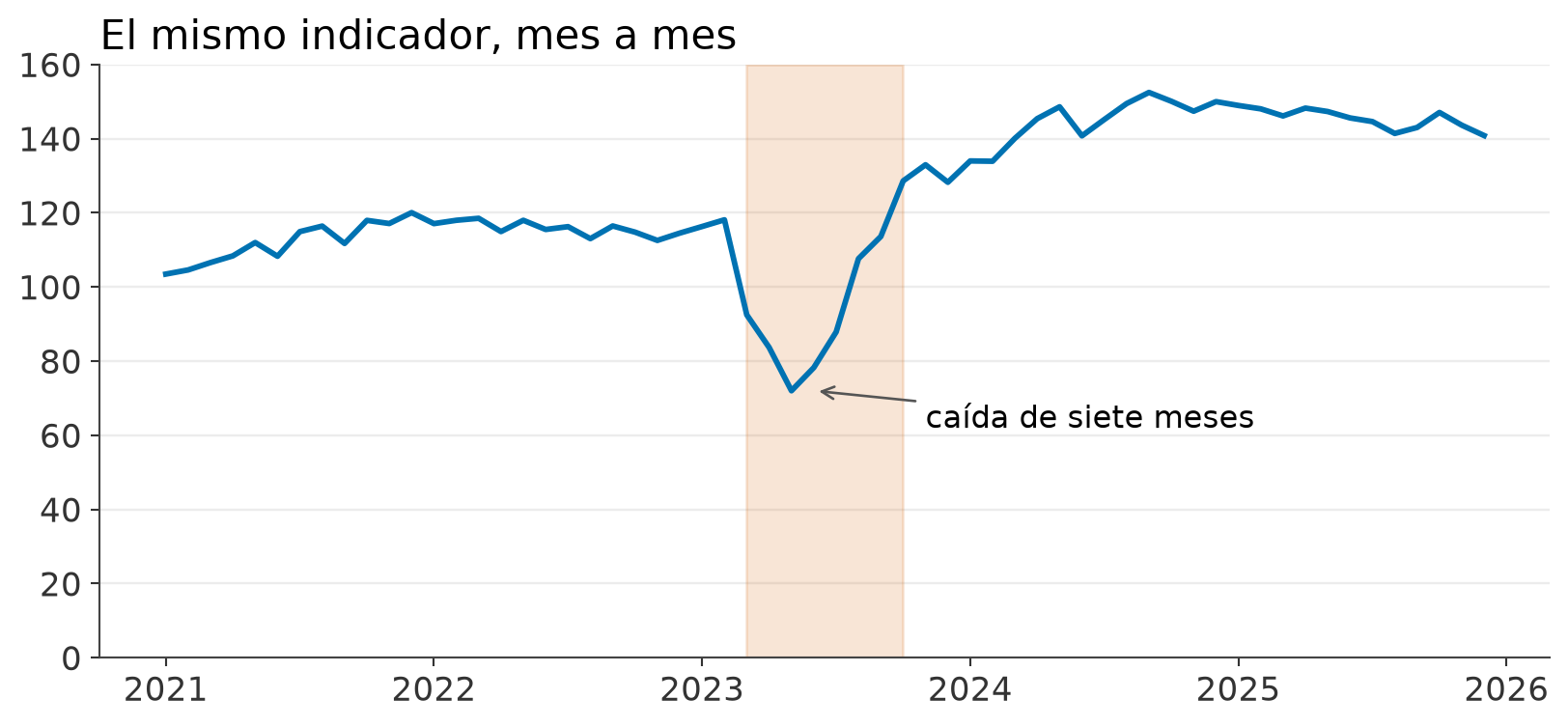

El detalle mensual
Aparece una caída de siete meses. Agregar siempre oculta algo, y conviene declarar qué se agregó.
Anatomía del engaño visual
Cinco etapas donde entra el engaño
- Entrada: datos dudosos, selectivos, sin normalizar o inexistentes.
- Diseño: elección del eje, de la escala y del tipo de gráfico.
- Dibujo: elementos faltantes como título, leyenda o etiquetas.
- Percepción: codificaciones que el ojo estima mal.
- Interpretación: el mensaje que el texto le atribuye al gráfico.
La mayoría de los engaños no está en el dibujo sino antes, en qué datos se eligieron y cómo se decidió el eje.

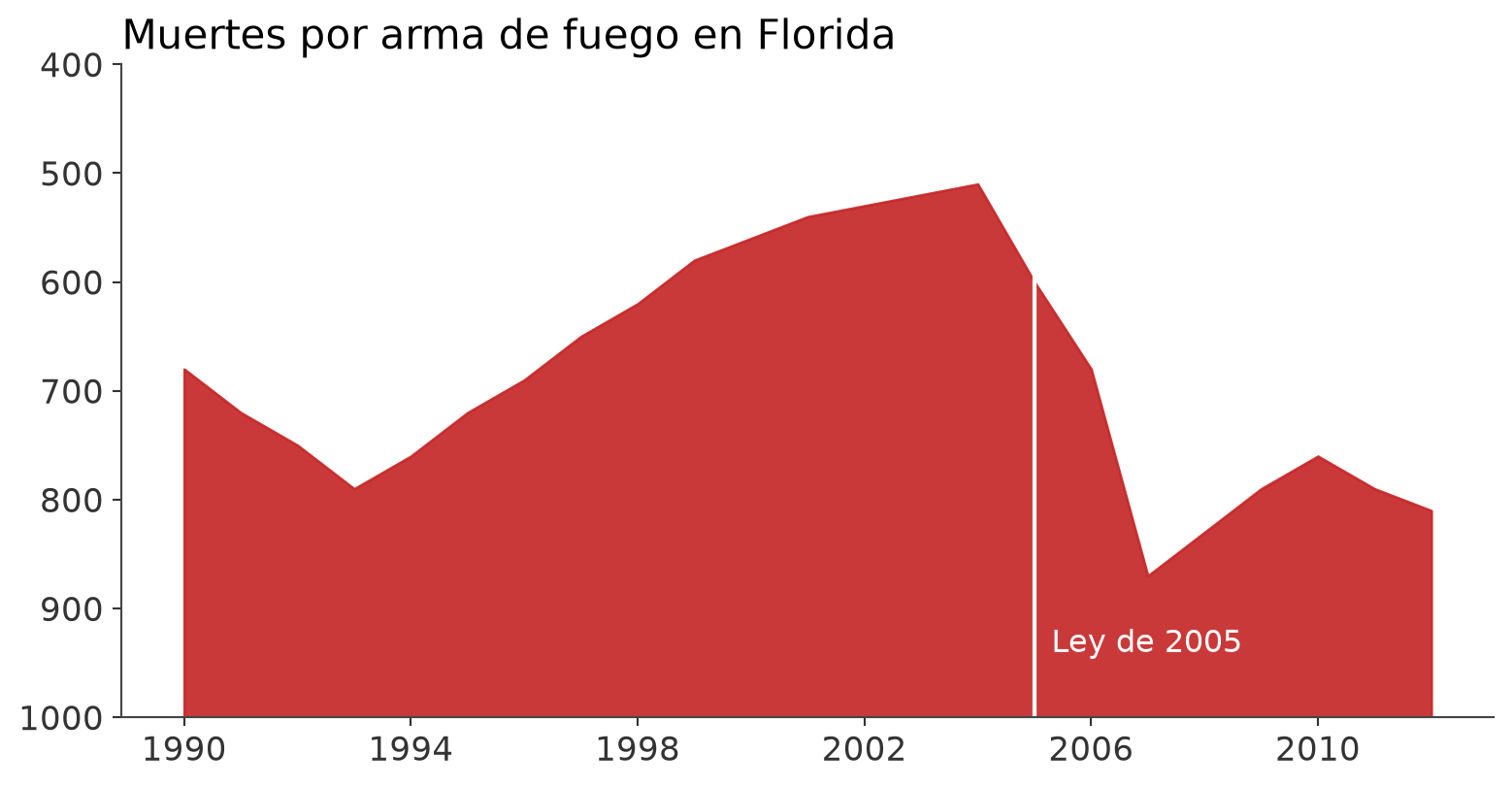

Eje invertido
La mancha baja después de 2005 y el lector concluye que las muertes cayeron. El eje crece hacia abajo.

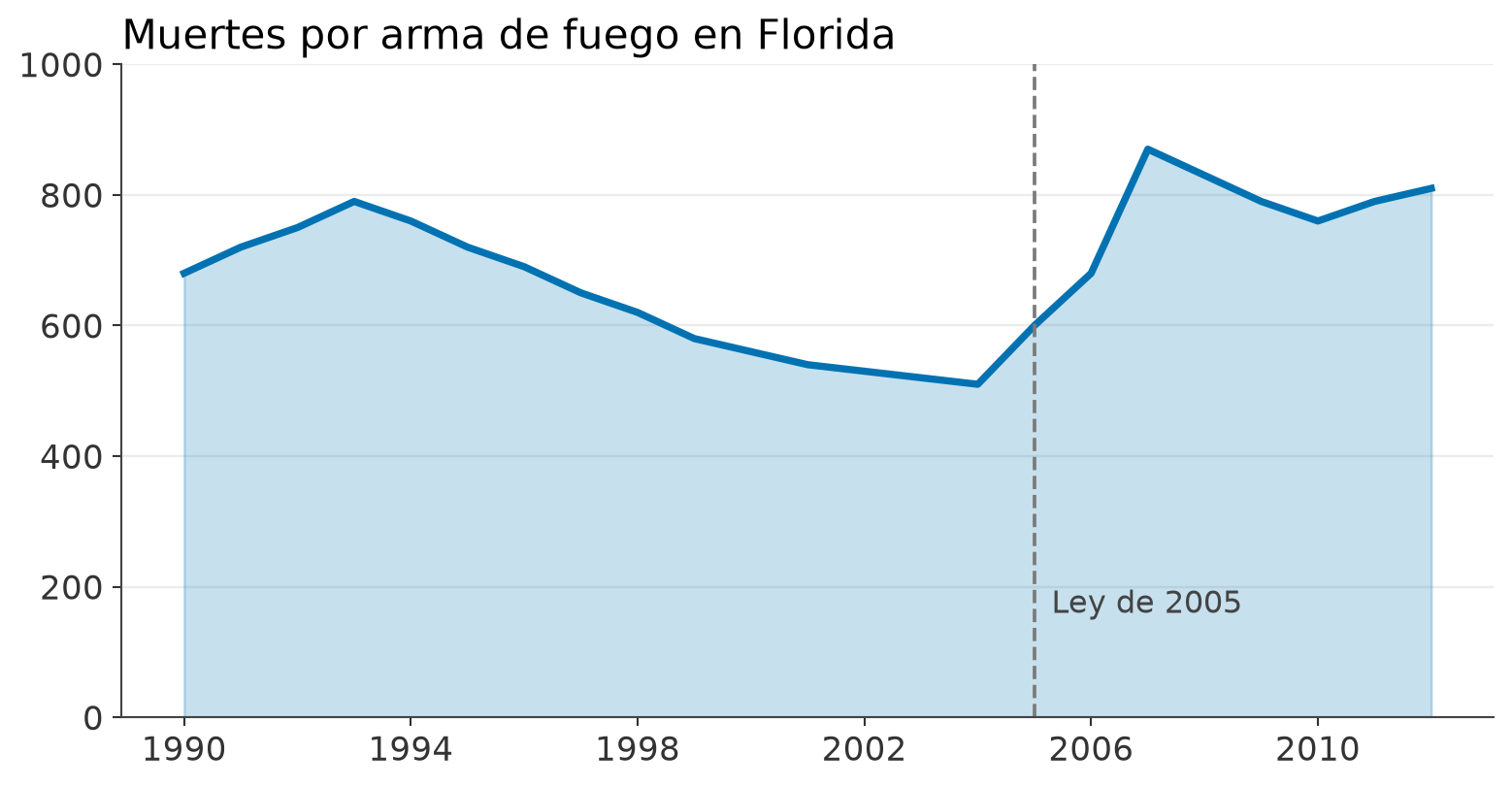

Orientación convencional
Con el eje en su orientación habitual, el aumento posterior a 2005 queda a la vista.

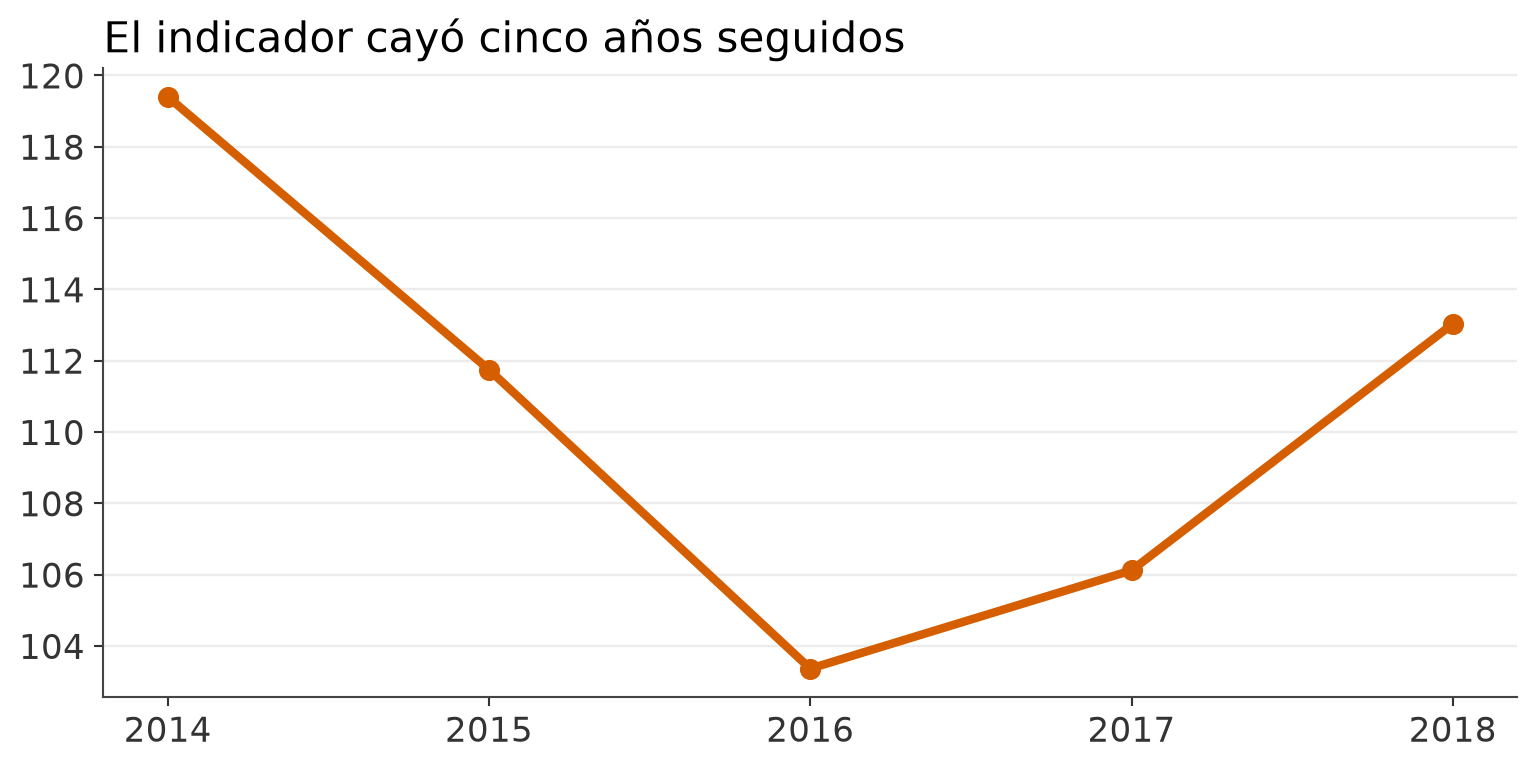

Datos seleccionados
Cada punto es correcto y el gráfico no tiene defectos de construcción. El engaño no deja huella en la imagen.

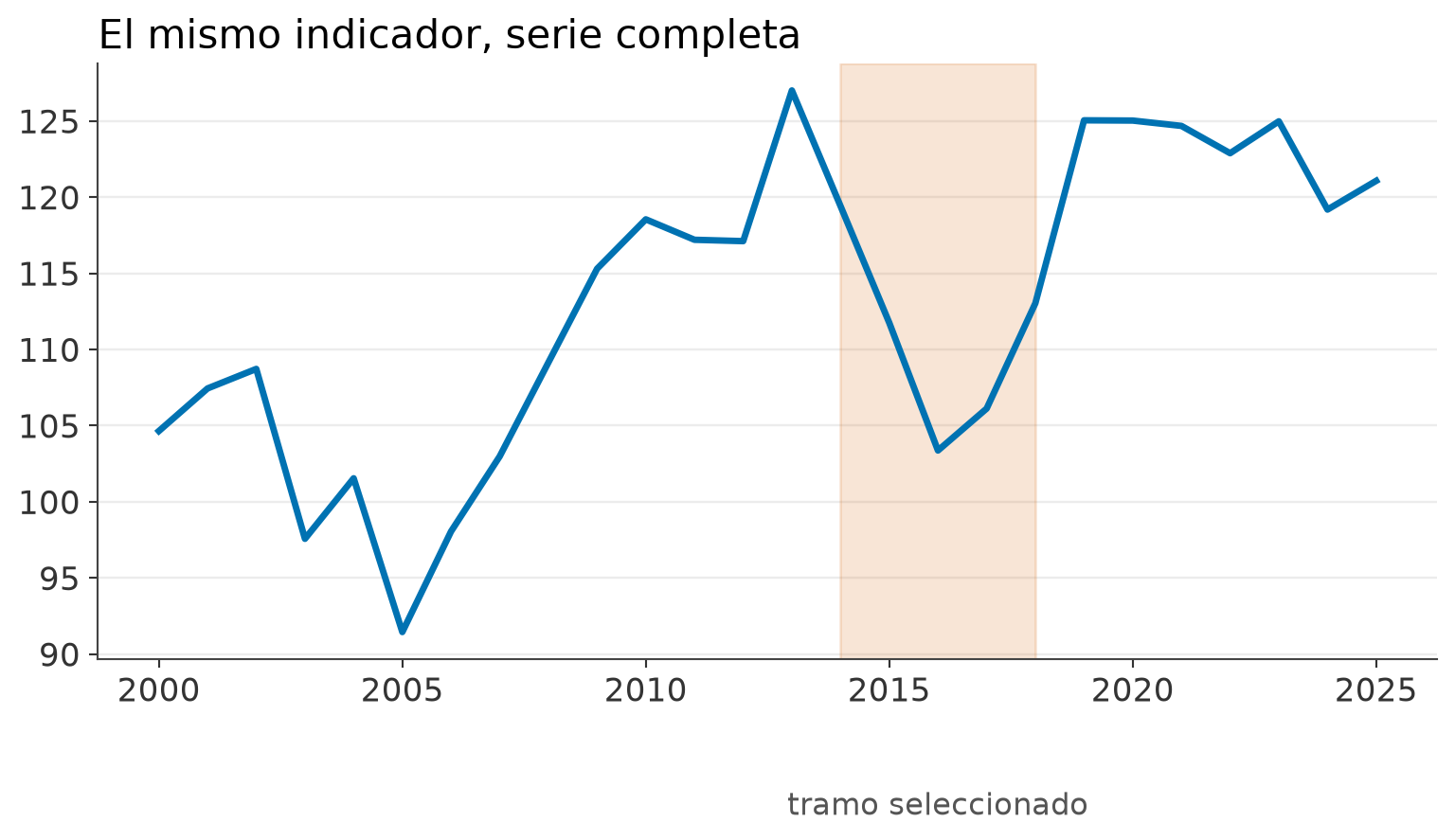

La serie completa
La única defensa es preguntar por qué el período empieza y termina donde lo hace.

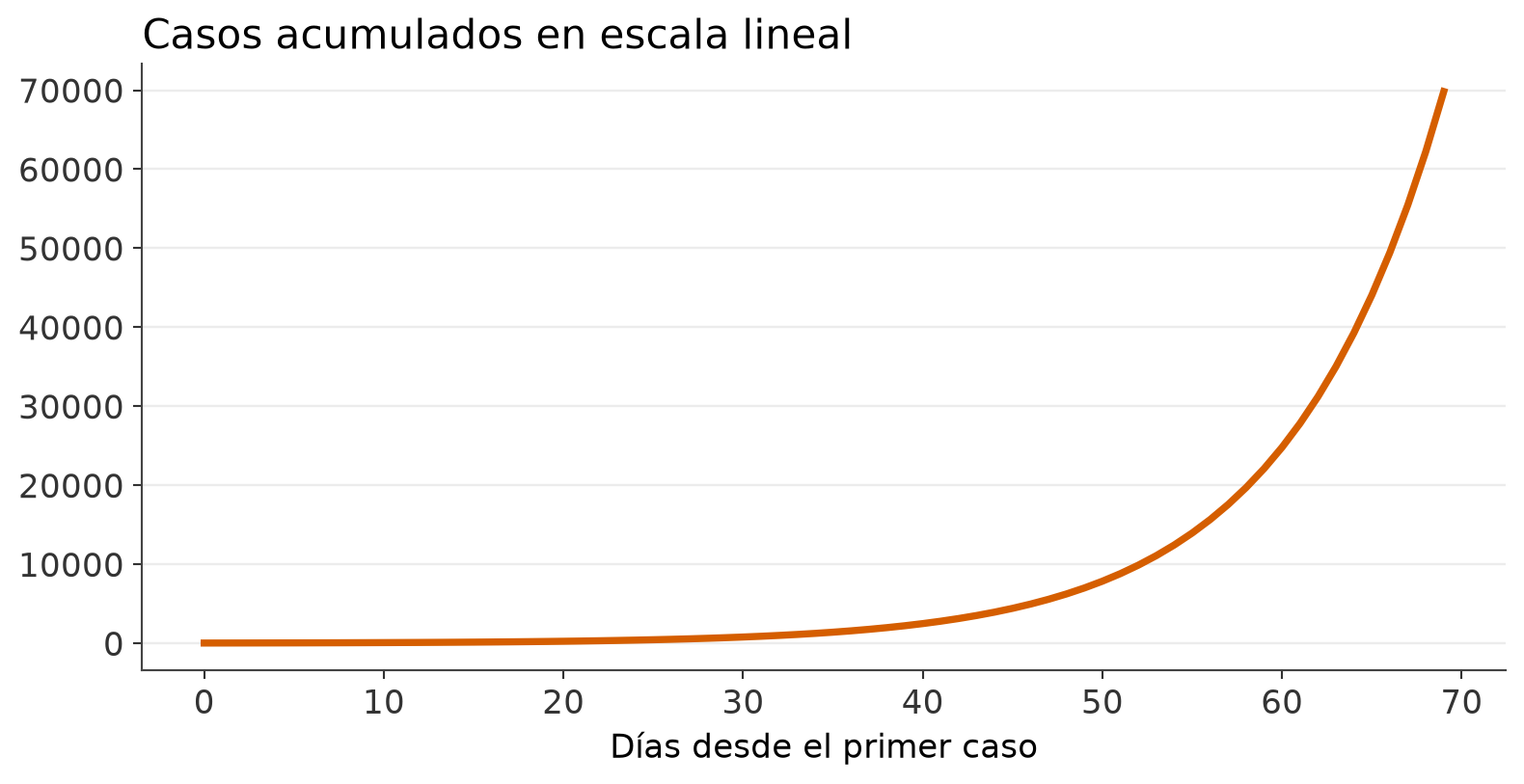

Escala lineal sobre crecimiento exponencial
Los primeros cuarenta días se ven idénticos aunque los casos se dupliquen cada seis.

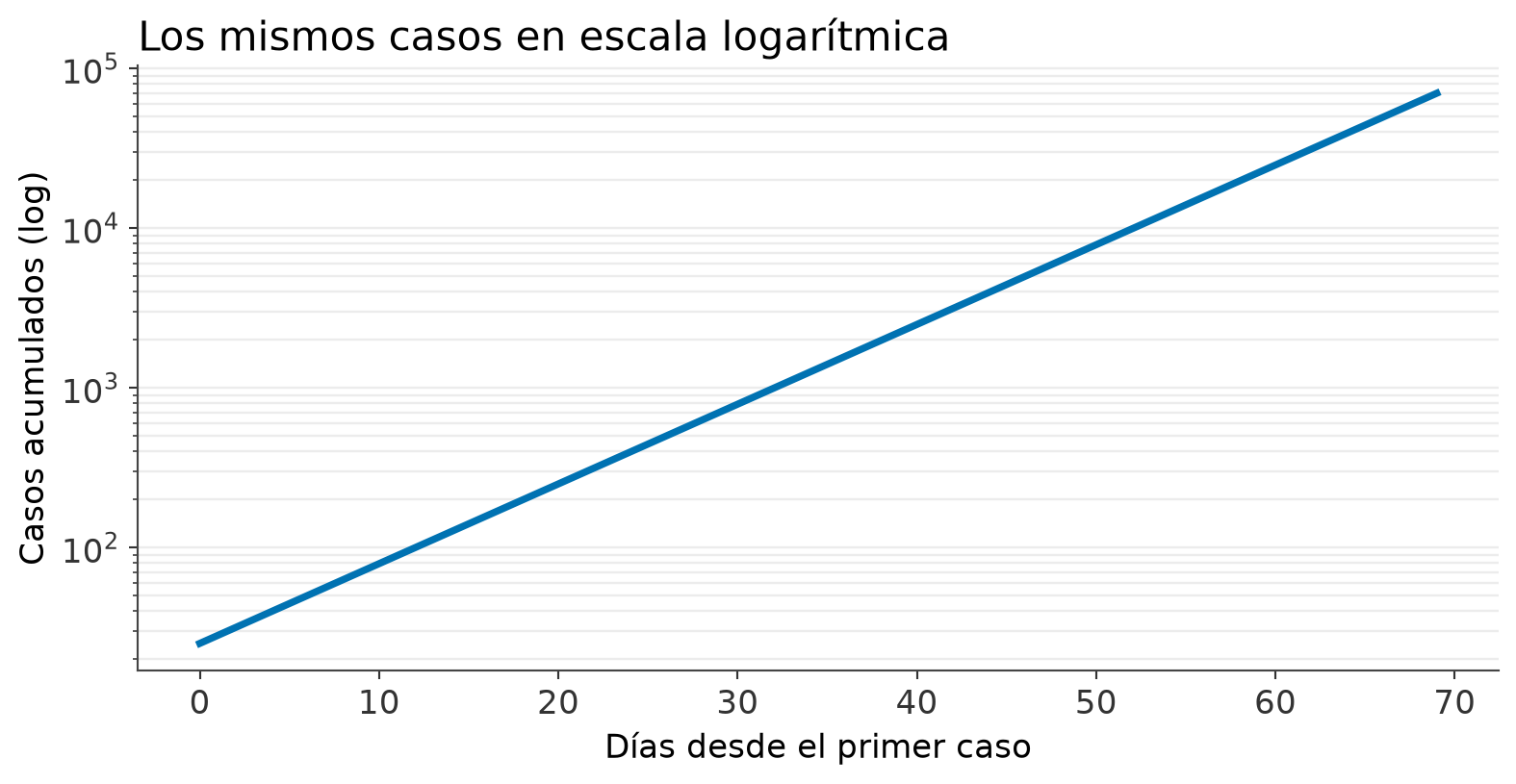

Escala logarítmica
Una recta significa tasa constante. Ninguna escala es honesta por sí misma, lo que obliga es declarar cuál se usó.

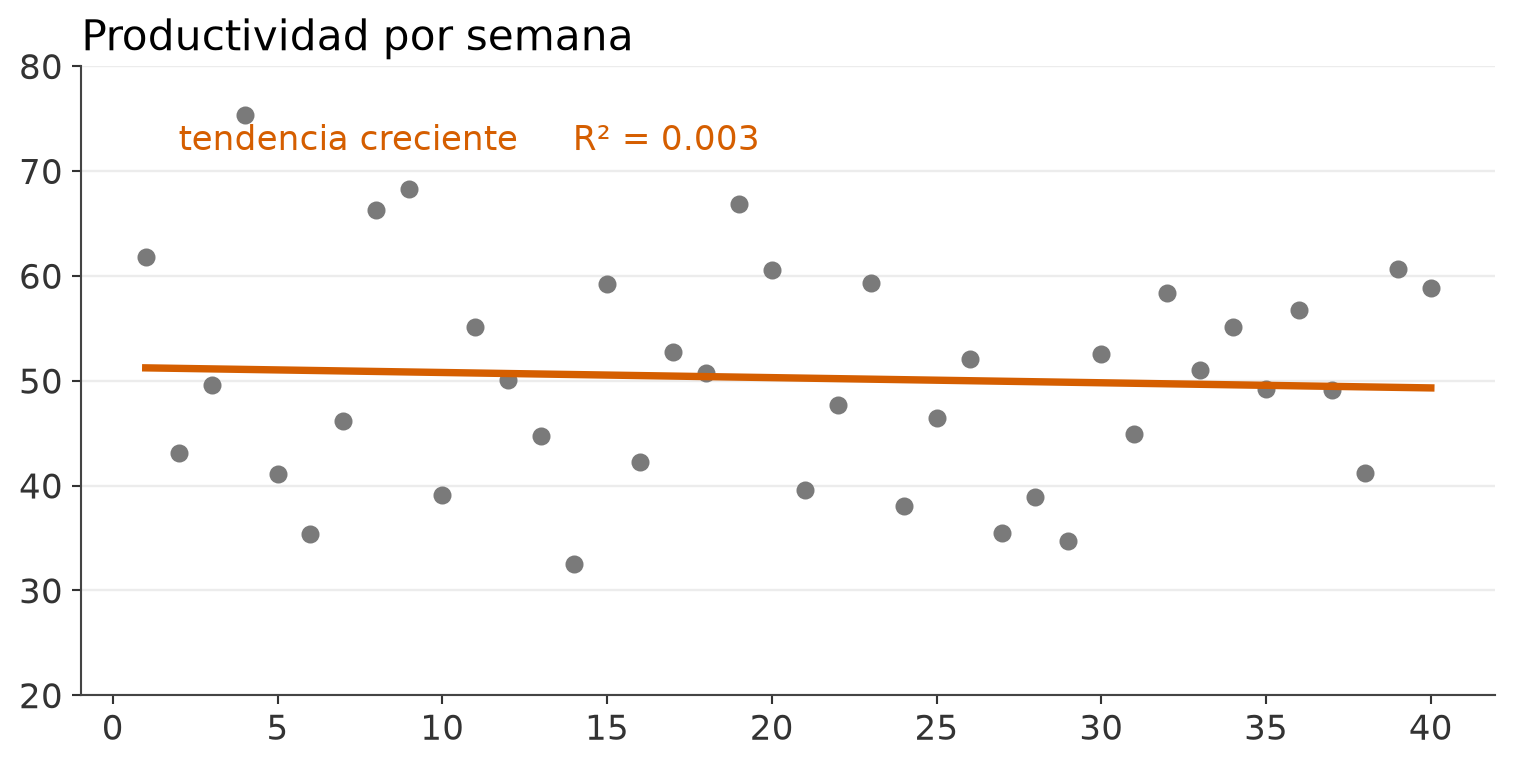

Tendencia sobre ruido
Los puntos son ruido generado al azar. El software dibuja la recta igual y el R cuadrado se omite.

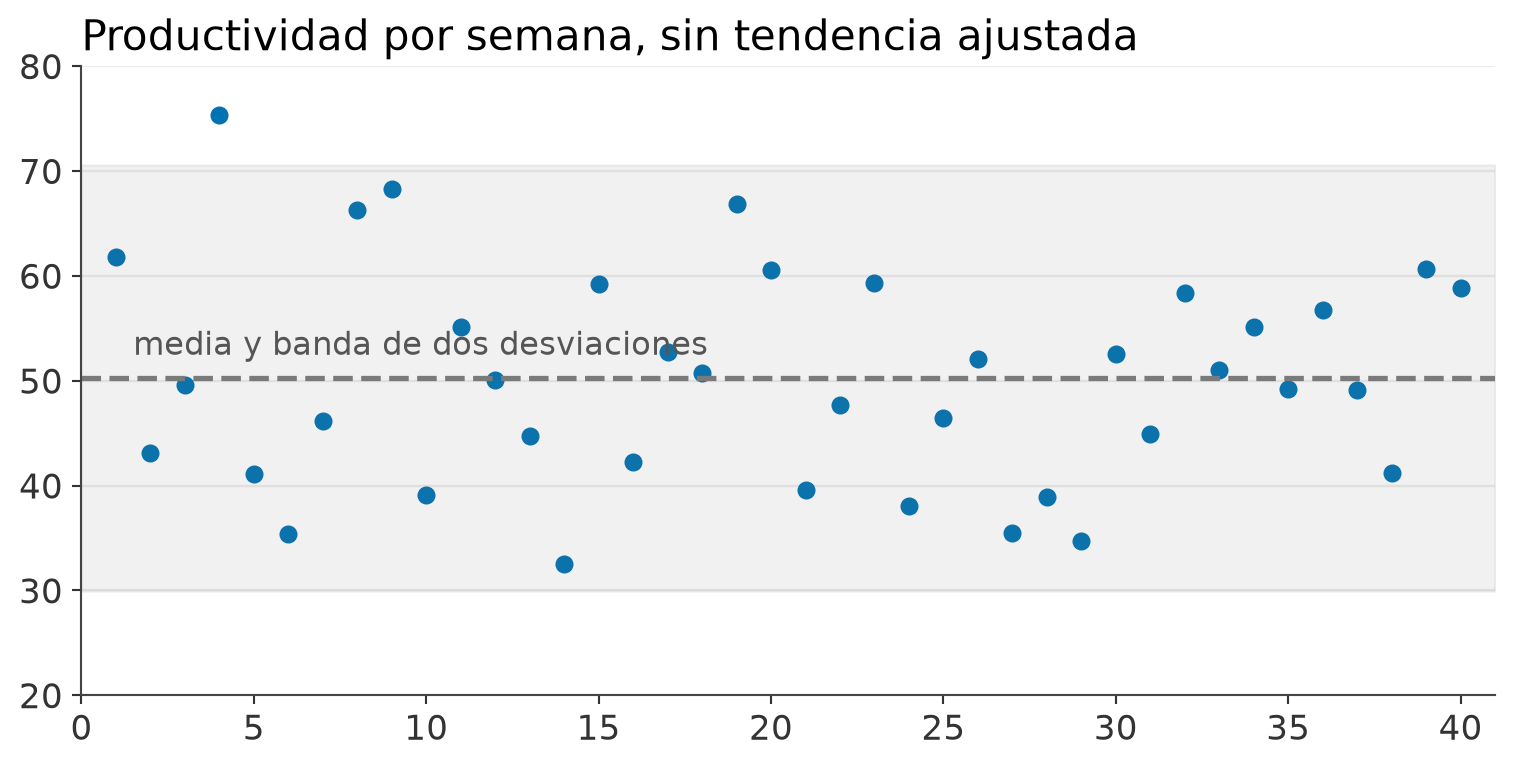

Dispersión alrededor de una media
No se dibuja una línea de tendencia sin reportar el ajuste, ni se reporta un ajuste sin mirar la dispersión.

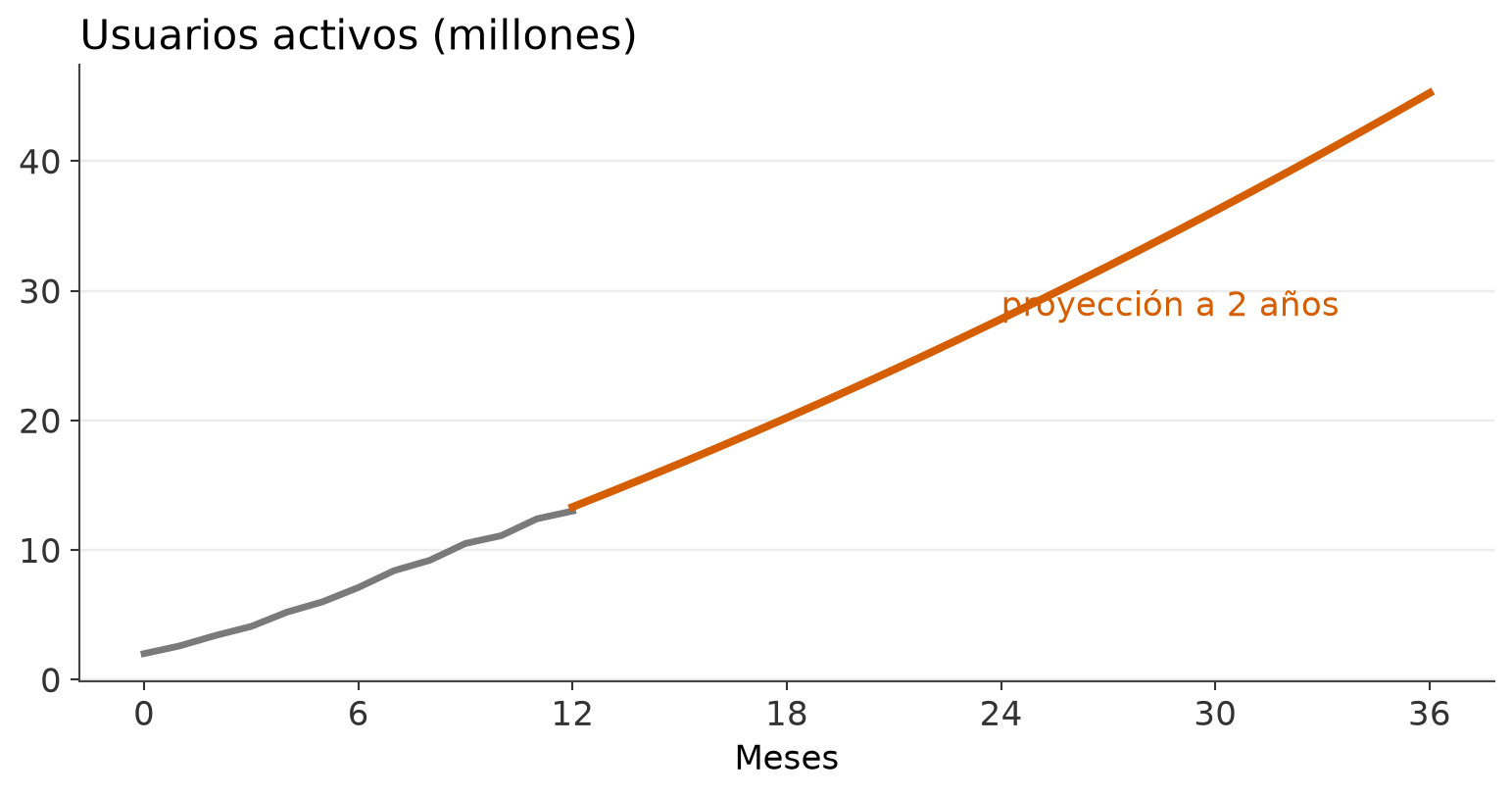

Extrapolación
El ajuste es excelente dentro del rango observado y absurdo fuera de él. El gráfico no distingue lo medido de lo supuesto.

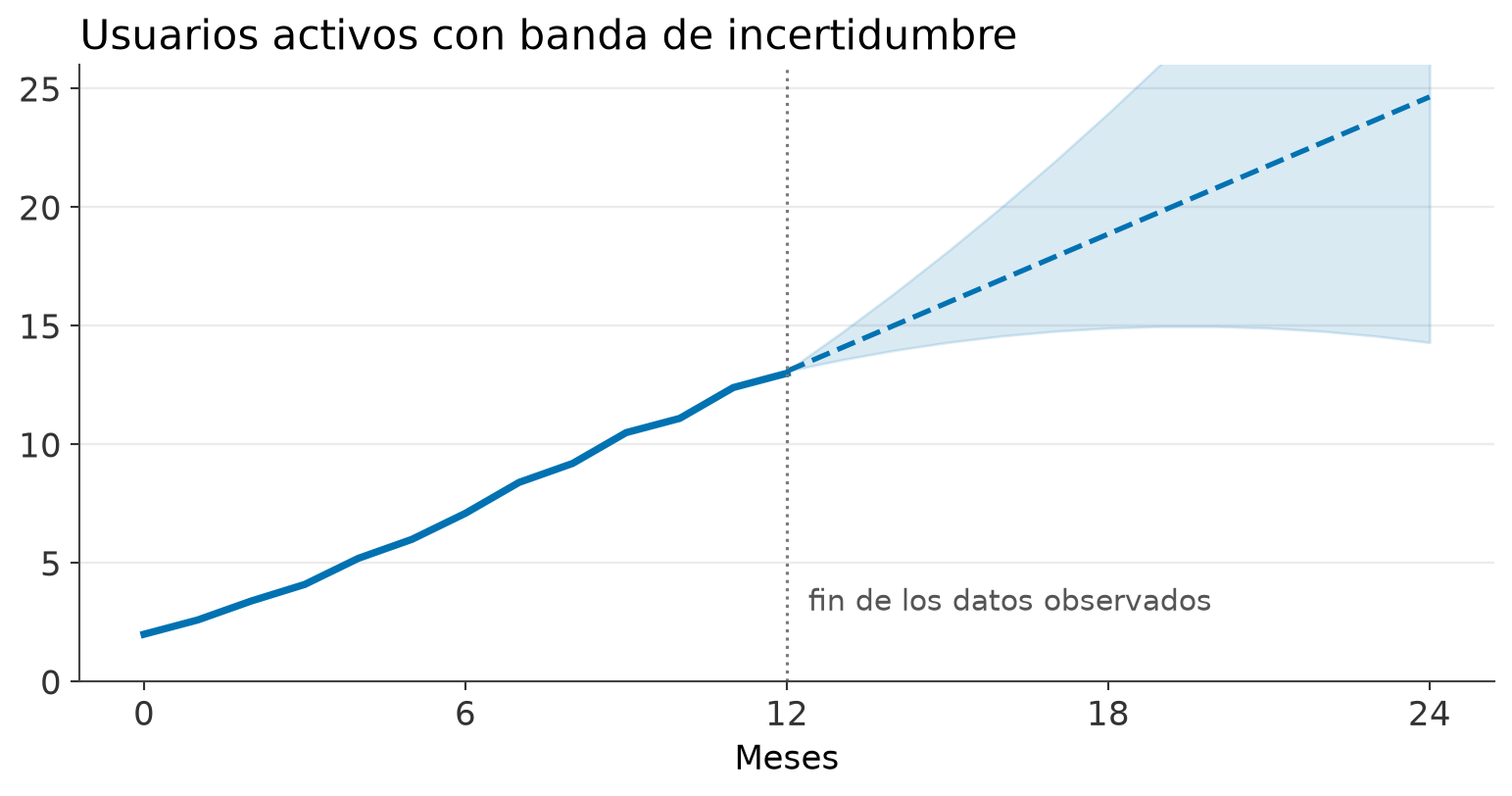

Proyección declarada
Línea continua para lo observado, punteada para lo proyectado y una banda que se abre con el horizonte.

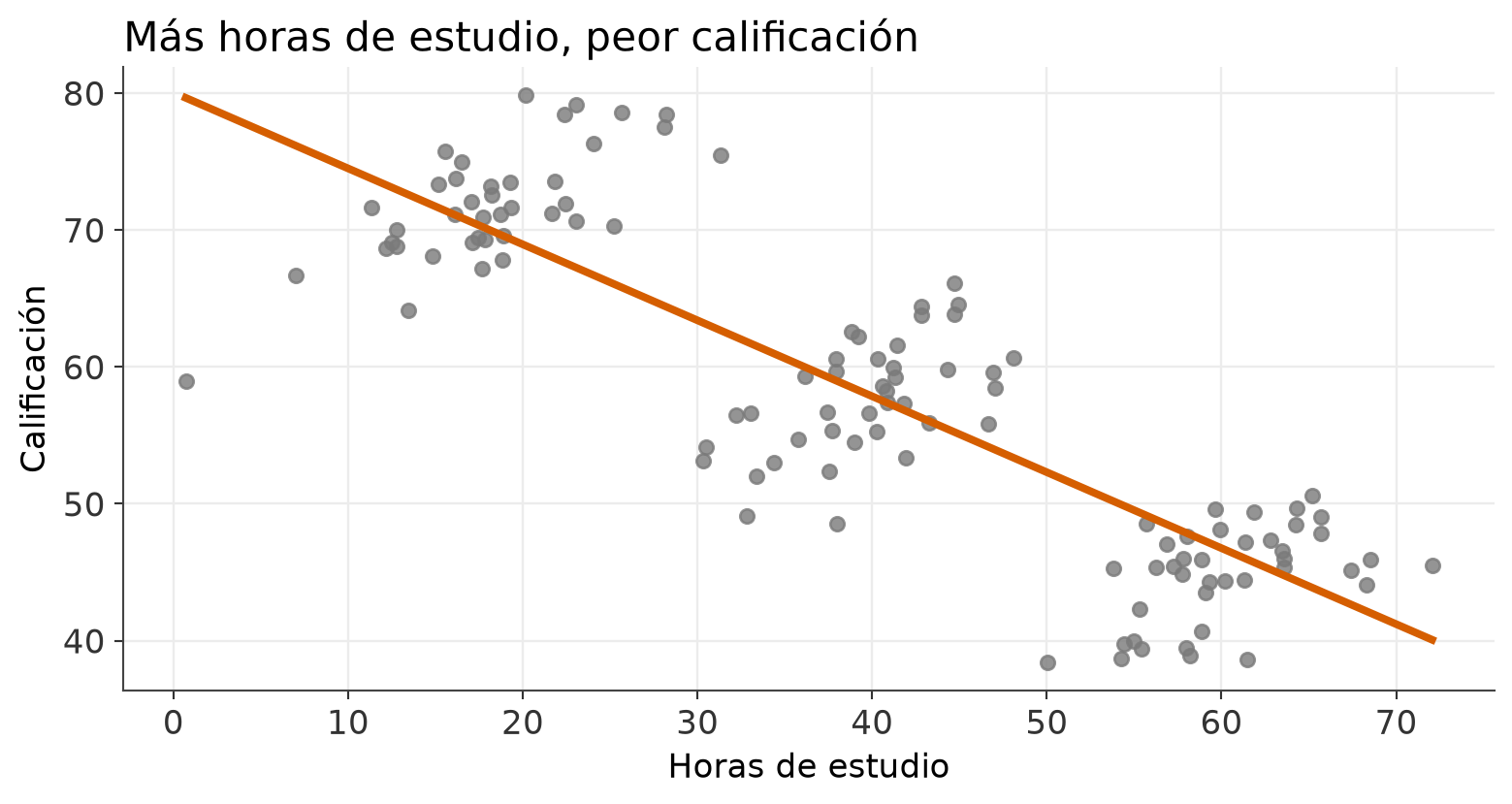

Agregación que invierte el signo
A más horas de estudio, menor calificación. La recta es real y el cálculo es correcto.

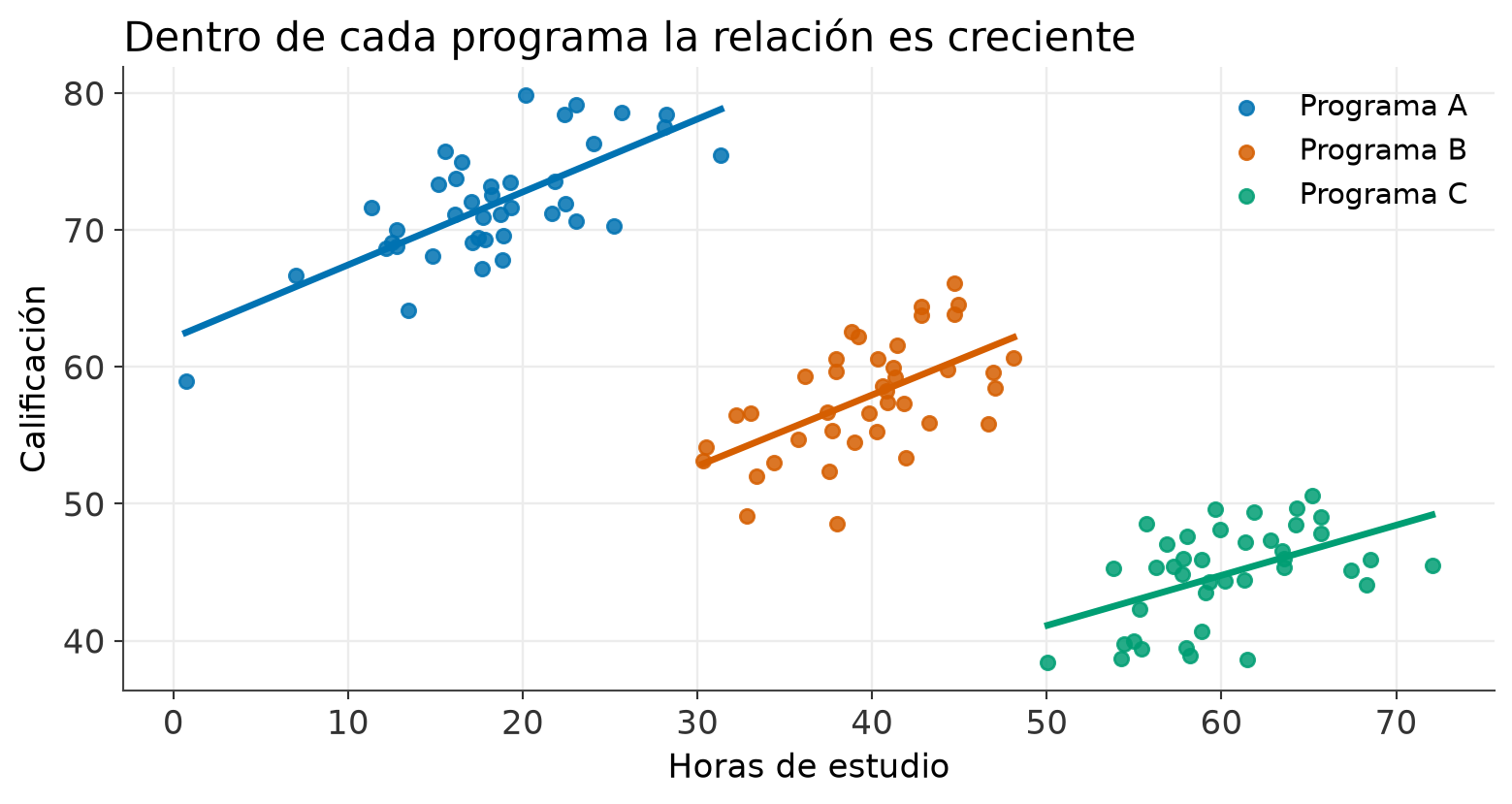

La misma relación por grupo
La paradoja de Simpson no se detecta en el estadístico agregado. Se detecta graficando por grupo.

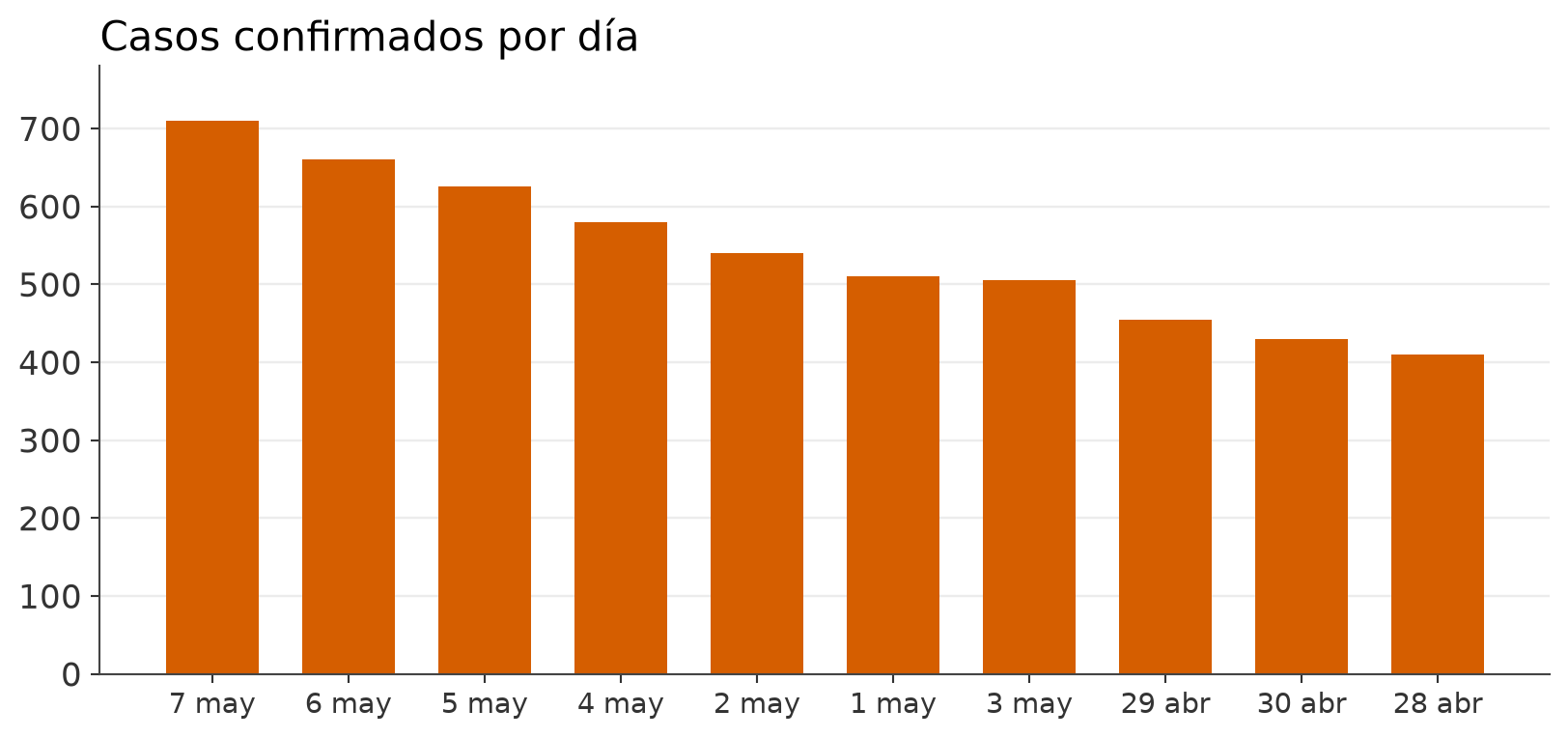

Orden alterado del eje
Las fechas quedaron desordenadas y la impresión es de una caída sostenida. Ocurrió en Georgia en 2020.

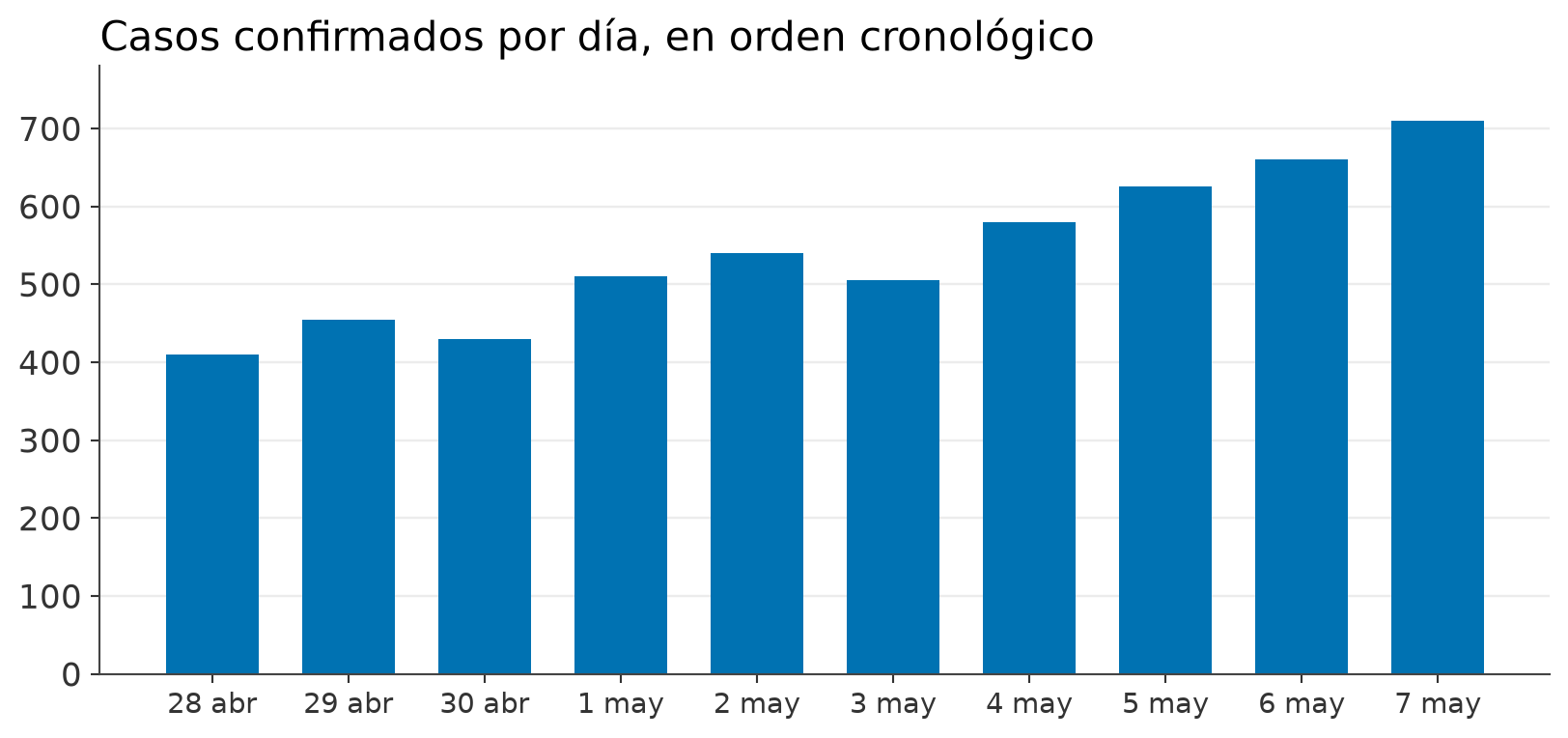

Orden cronológico
Para una variable con orden propio, alterar ese orden es falsear el dato.
Rutina de lectura crítica
- Leer título, ejes, unidades y leyenda antes de mirar la forma.
- Verificar de dónde salen los datos y quién paga la publicación.
- Preguntar por qué el período empieza y termina donde lo hace.
- Revisar si el conteo debería normalizarse por alguna base.
- Buscar la incertidumbre y desconfiar si no aparece.
- Comprobar que el texto afirme lo mismo que el gráfico muestra.
El dilema del diseñador
Toda visualización simplifica, y simplificar es descartar.
Un gráfico es honesto si su autor publicaría junto a él la serie completa, la fuente y el método.
Tableros
Una interfaz que reúne en una pantalla lo necesario para tomar una decisión, no una galería de gráficos sobre un mismo tema.
- La pregunta de diseño es qué decisión habilita, no cuántos indicadores cabe mostrar.
- Quien lo consulta tiene segundos, no minutos.
- Todo lo que no se compara entre sí compite por la atención.

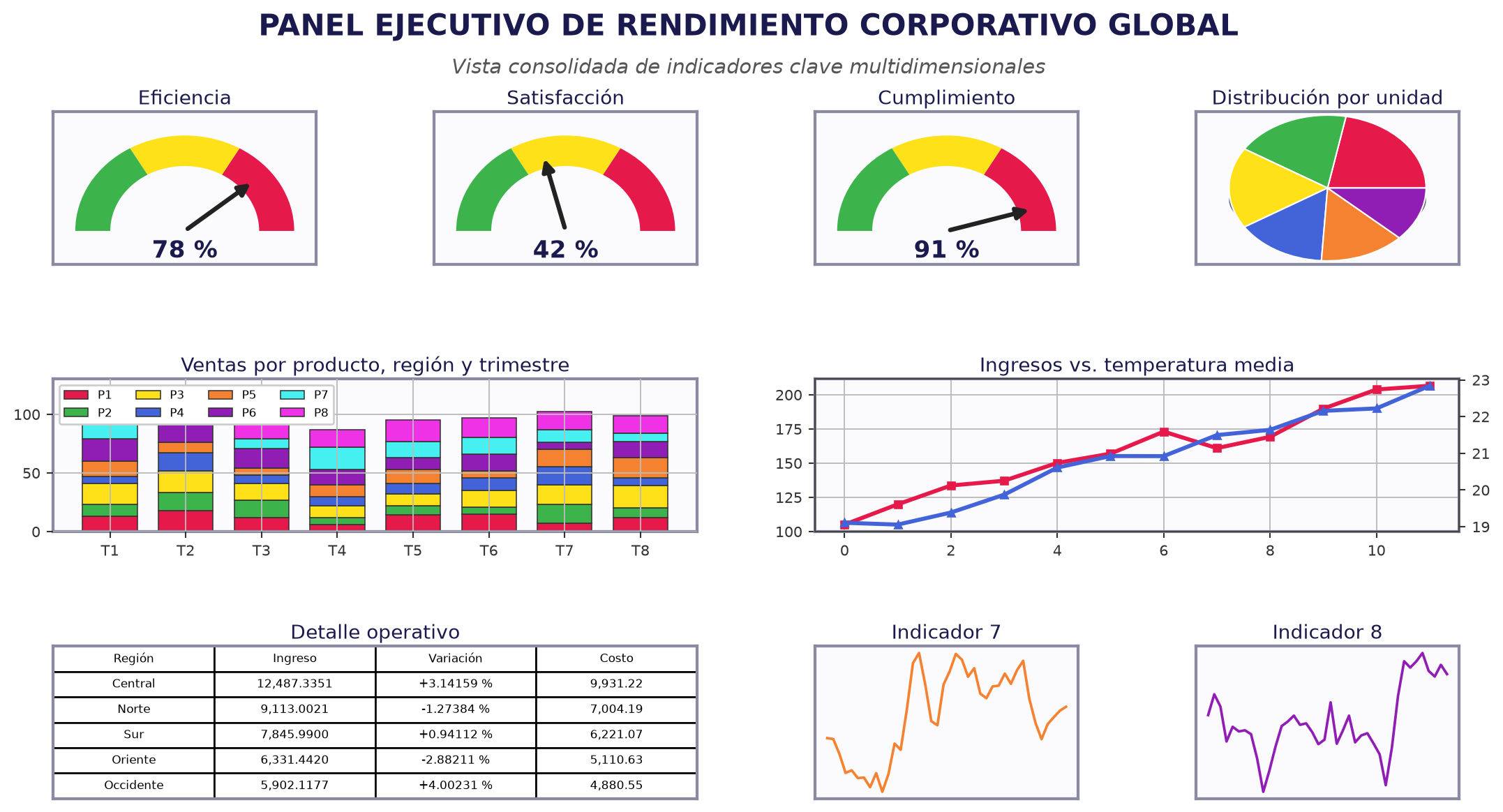

Tablero sobrecargado
Lo que falla en ese tablero

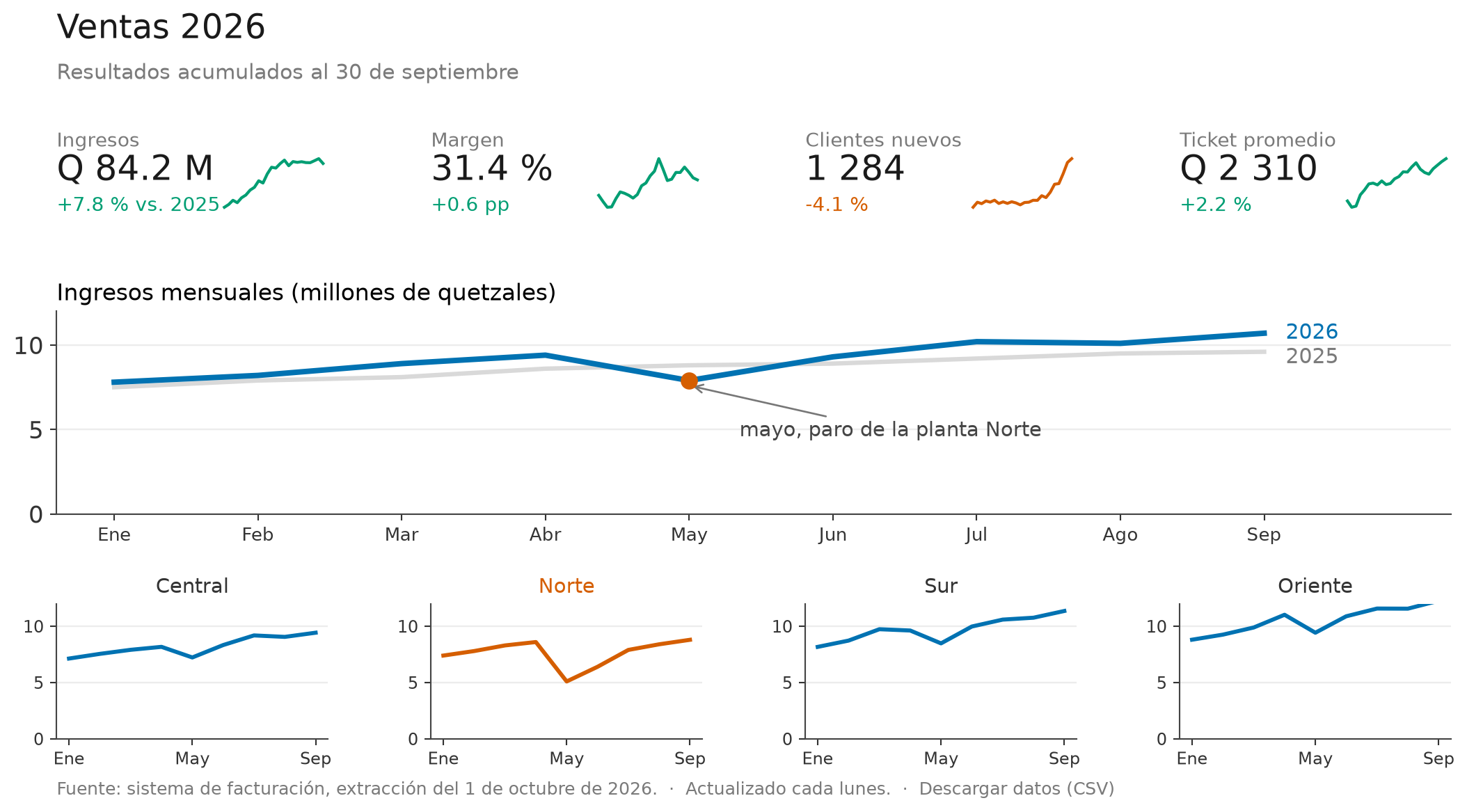

El mismo tablero rediseñado
Lo que cambió
Trece errores frecuentes
- Exceder los límites de una sola pantalla.
- Dar contexto insuficiente para los datos.
- Mostrar detalle o precisión excesivos.
- Expresar las medidas de forma indirecta.
- Elegir un medio de representación inadecuado.
- Introducir variedad sin significado.
Trece errores frecuentes
- Usar componentes mal diseñados.
- Codificar mal los datos cuantitativos.
- Disponer la información sin orden.
- No resaltar lo importante.
- Saturar la pantalla con efectos visuales.
- Abusar del color y descuidar el acabado.
Stephen Few, Common Pitfalls in Dashboard Design, Perceptual Edge, 2006.

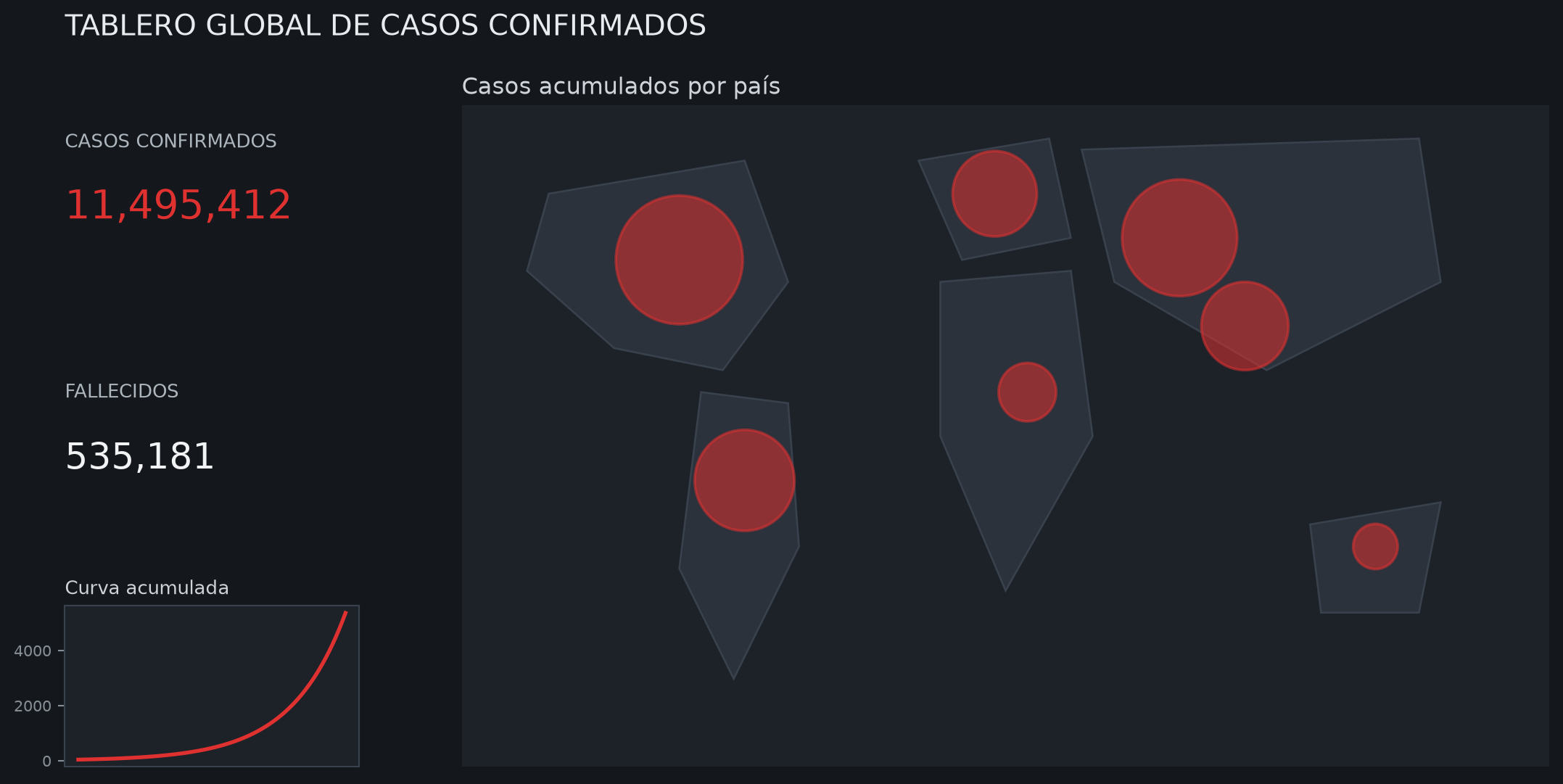

El tablero de pandemia más visto
Las críticas al tablero de Johns Hopkins
- Conteos crudos, sin dividir entre población, así que el mapa muestra dónde vive más gente.
- Precisión falsa, con cifras exactas para números que nadie conocía con exactitud.
- Burbujas por área sobre proyección de Mercator, que distorsiona el tamaño relativo.
- Sin contexto de cobertura de pruebas, que es lo que determina cuántos casos se detectan.
Lex y colaboradores, The Case Against Dashboards, Visualization Design Lab, Universidad de Utah, 2020.

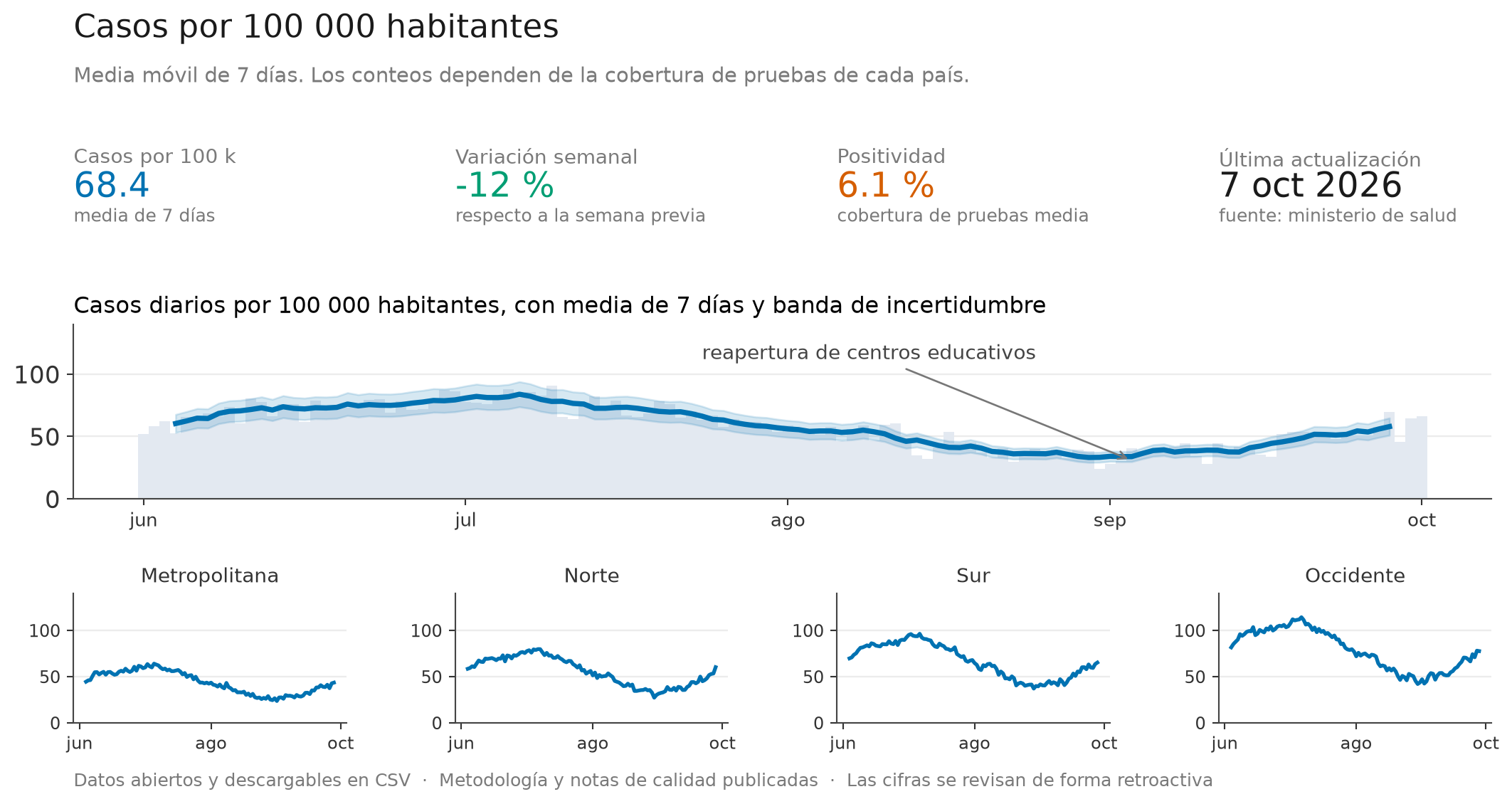

El mismo tablero con tasas y contexto
Tableros públicos bien resueltos
- Our World in Data: pestañas de gráfico, mapa y tabla, descarga en CSV y la fuente siempre visible. ourworldindata.org
- Tablero de la UKHSA: accesibilidad como principio de diseño y datos abiertos con API. ukhsa-dashboard.data.gov.uk
- Johns Hopkins CSSE: el tablero cerró en marzo de 2023 y los datos siguen publicados. github.com/CSSEGISandData/COVID-19
- Gapminder: el narrador sostiene el relato y la herramienta queda para explorar después. gapminder.org/tools
Fallas documentadas
El tablero estatal mostró los cinco condados con más casos y el eje horizontal no iba en orden cronológico. Parecía una caída sostenida durante un crecimiento. El estado pidió disculpas y lo corrigió.
Public Health England perdió 15 841 casos entre el 25 de septiembre y el 2 de octubre porque el formato XLS admite 65 536 filas. El tablero funcionaba, el proceso que lo alimentaba no.
Lista de verificación de un tablero
Herramientas para gráficos estáticos
Gramáticas declarativas
Bibliotecas interactivas
Aplicaciones y tableros
Publicación y narrativa
Volúmenes grandes
- Por encima de cien mil puntos, la respuesta no es una biblioteca más rápida.
- La respuesta es agregar antes de dibujar.
- Datashader rasteriza el conjunto completo del lado del servidor.
- DuckDB agrega sobre el dato crudo a velocidad interactiva.
Proceso de trabajo
- Una sola oración, antes de abrir la herramienta.
- La variable que sostiene la respuesta va a la posición.
- Según la audiencia y el medio, no según la herramienta disponible.
Proceso de trabajo
- El color entra solo cuando distingue algo.
- En el gráfico mismo, no en el pie de figura.
- En grises, con simulación de daltonismo y en pantalla pequeña.
Encuadre honesto
Diseño de lo dinámico
Accesibilidad
- Contraste suficiente entre texto y fondo.
- El color nunca como único canal, acompañado de forma o etiqueta.
- Texto alternativo que describa el hallazgo, no el tipo de gráfico.
- Controles operables con teclado y legibles por lector de pantalla.
- Tipografía que sobreviva la proyección y el teléfono.
Reproducibilidad
- El gráfico se genera con código versionado, nunca a mano.
- El dato de origen queda identificado con su fecha de extracción.
- La imagen final se guarda junto al código que la produjo.
- El tablero declara cuándo se actualizó por última vez.
Libros fundamentales
- Tufte, E. The Visual Display of Quantitative Information, 1983.
- Bertin, J. Sémiologie Graphique, 1967.
- Cleveland, W. The Elements of Graphing Data, 1985.
- Ware, C. Information Visualization: Perception for Design, 2020.
- Munzner, T. Visualization Analysis and Design, 2014.
Práctica y diseño
- Wilke, C. Fundamentals of Data Visualization, 2019.
- Healy, K. Data Visualization: A Practical Introduction, 2018.
- Knaflic, C. Storytelling with Data, 2015.
- Few, S. Show Me the Numbers, 2012.
- Schwabish, J. Better Data Visualizations, 2021.
- Berinato, S. Good Charts, 2016.
Engaño y lectura crítica
- Cairo, A. How Charts Lie, 2019.
- Cairo, A. The Truthful Art, 2016.
- Huff, D. How to Lie with Statistics, 1954.
- Monmonier, M. How to Lie with Maps, 2018.
- Wainer, H. Visual Revelations, 1997.
- Bergstrom, C. y West, J. Calling Bullshit, 2020.
Artículos de referencia
- Shneiderman, B. The Eyes Have It, 1996.
- Heer, J. y Shneiderman, B. Interactive Dynamics for Visual Analysis, 2012.
- Segel, E. y Heer, J. Narrative Visualization, 2010.
- Robertson, G. y otros. Effectiveness of Animation in Trend Visualization, 2008.
- Lo, L. y otros. Misinformed by Visualization, 2022.
- Correll, M. y otros. Truncating the Y-Axis, 2020.
Recursos en línea
- clauswilke.com/dataviz
- datavizcatalogue.com
- data-to-viz.com
- academy.datawrapper.de
- observablehq.com
- vega.github.io/vega-lite
Resumen
- La diferencia entre estática y dinámica es quién controla el encuadre.
- La estática responde una pregunta decidida, la dinámica permite formular preguntas.
- La animación sirve para presentar con narrador, no para analizar.
- Panorama primero, acercar y filtrar, detalle bajo demanda.
- El mensaje indispensable debe verse sin interacción.
Resumen
- Tres dimensiones y área son errores de percepción, no decisiones estéticas.
- Un conteo casi siempre se normaliza antes de graficarse.
- Una estimación sin incertidumbre afirma más de lo que el dato respalda.
- La mayoría de los engaños se introduce al elegir los datos y el eje.
- Un gráfico es honesto si se publicaría junto a la serie completa y la fuente.
