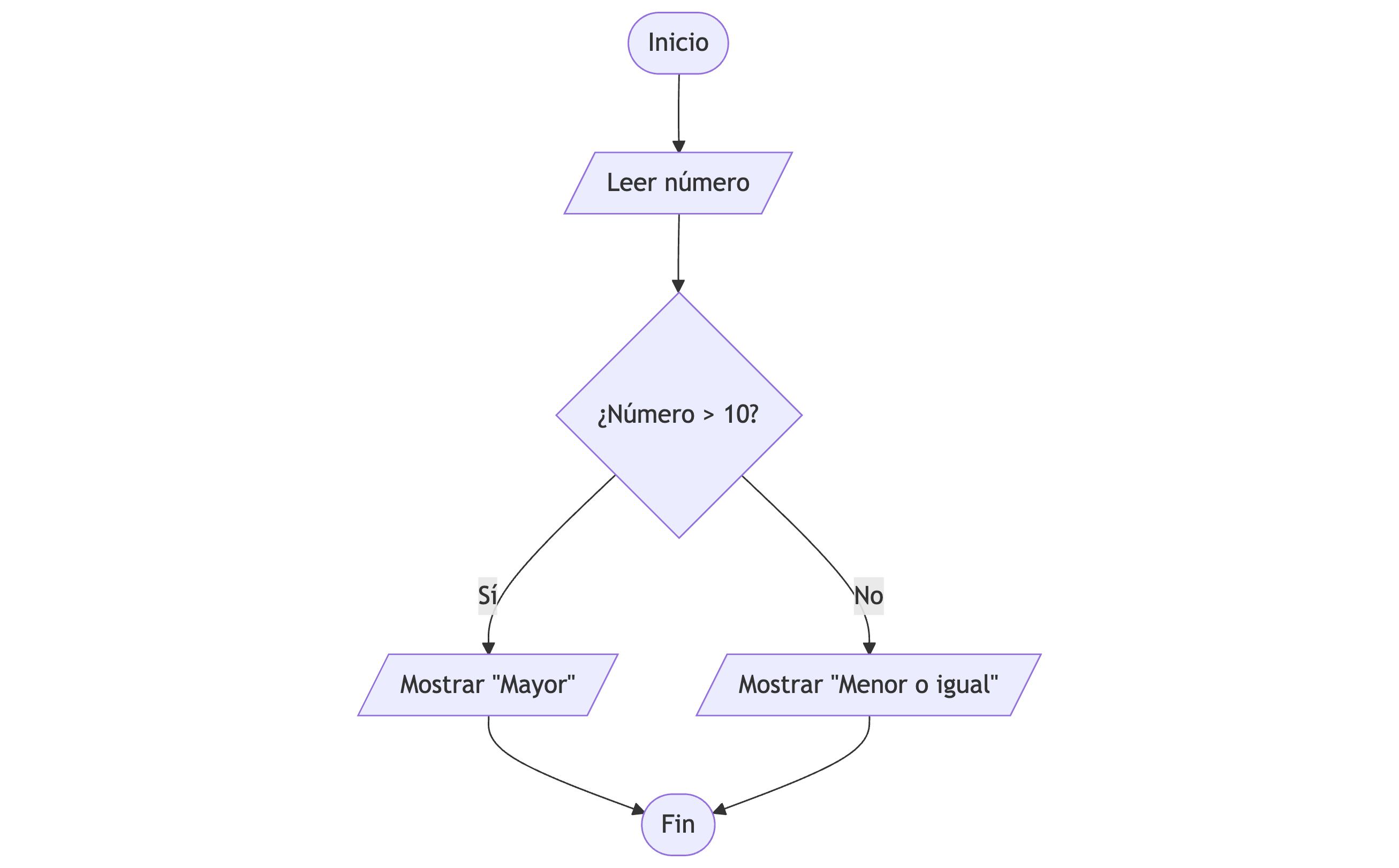

# Notaciones de Algoritmos Semestre 01, 2026 ## Introducción * Un algoritmo es una idea, no un lenguaje. * Existen distintas formas de representar la misma solución. * Cada notación tiene un propósito distinto. * No todas se usan de la misma manera en clase. ### Tres formas comunes de representar algoritmos * Narrativa. * Diagramas de flujo. * Pseudocódigo. ## Narrativa ### Definición * Describe el algoritmo usando lenguaje cotidiano. * Similar a dar instrucciones verbales o escritas. * Es fácil de entender para cualquier persona. ### Ventajas * No requiere conocimientos técnicos. * Ideal para explicar ideas iniciales. * Útil para discutir problemas. ### Desventajas * Puede ser ambigua. * Depende del idioma. * Distintas personas pueden interpretarla diferente. ### Ejemplo * Tomar un número. * Verificar si es mayor que 10. * Si lo es, mostrar “Mayor”. * Si no, mostrar “Menor o igual”. ## Pseudocódigo ### Definición * Forma intermedia entre narrativa y programación. * Usa palabras estructuradas. * No pertenece a ningún lenguaje real. ### Ventajas * Más preciso que la narrativa. * Menos rígido que un lenguaje formal. * Sigue una estructura lógica clara. ### Desventajas * Sigue dependiendo del idioma. * La sintaxis puede variar. * No existe un estándar único. ### Ejemplo * Inicio * Leer número * Si número > 10 entonces * Mostrar "Mayor" * Si no * Mostrar "Menor o igual" * Fin ## Diagramas de flujo ### Definición * Representación gráfica de un algoritmo. * Usa símbolos estandarizados. * Muestra claramente el flujo de ejecución. ### Ventajas * Son visuales. * Reducen ambigüedad. * No dependen del idioma. * Facilitan el análisis paso a paso. ### Símbolos * Las figuras transmiten significado. * Una persona de otro país puede entenderlos. * Rompen la barrera del idioma.       ## Símbolos básicos de diagramas de flujo ### Inicio / Fin * Forma ovalada. * Indica dónde comienza y termina el algoritmo. * Todo diagrama debe tenerlos. ### Proceso * Rectángulo. * Representa una acción o cálculo. * Ejemplo: sumar, restar, asignar. ### Entrada / Salida * Paralelogramo. * Representa lectura o muestra de datos. * Ejemplo: leer número, mostrar resultado. ### Decisión * Rombo. * Representa una pregunta. * Tiene dos salidas: sí / no. ### Flujo * Flechas. * Indican el orden de los pasos. * Guían el recorrido visual.  <a href="https://www.smartdraw.com/flowchart/flowchart-symbols.htm?srsltid=AfmBOorkfeGfLk1oRGB9UFfBrNd1djEUkyapW1eYkToYn8tHhgi3xFAt" target="_blank">Referencia</a> ## Ejemplo 1: Número mayor que 10 ### Descripción del problema Determinar si un número es mayor que 10. ### Diagrama  ## Ejemplo 2: Promedio de dos números ### Descripción del problema Calcular el promedio de dos números. ### Diagrama  ## Ejemplo 3: Contar del 1 al 5 ### Descripción del problema Mostrar los números del 1 al 5. ### Diagrama  ## Comparación de notaciones | Notación | Visual | Precisa | Depende del idioma | | ----------------- | ------ | ------- | ------------------ | | Narrativa | No | Baja | Sí | | Pseudocódigo | Media | Media | Sí | | Diagrama de flujo | Sí | Alta | No | ## Ejercicio Se desea construir un diagrama de flujo que solicite la edad de una persona y determine si es mayor o menor de edad, mostrando el mensaje correspondiente antes de finalizar el proceso.
