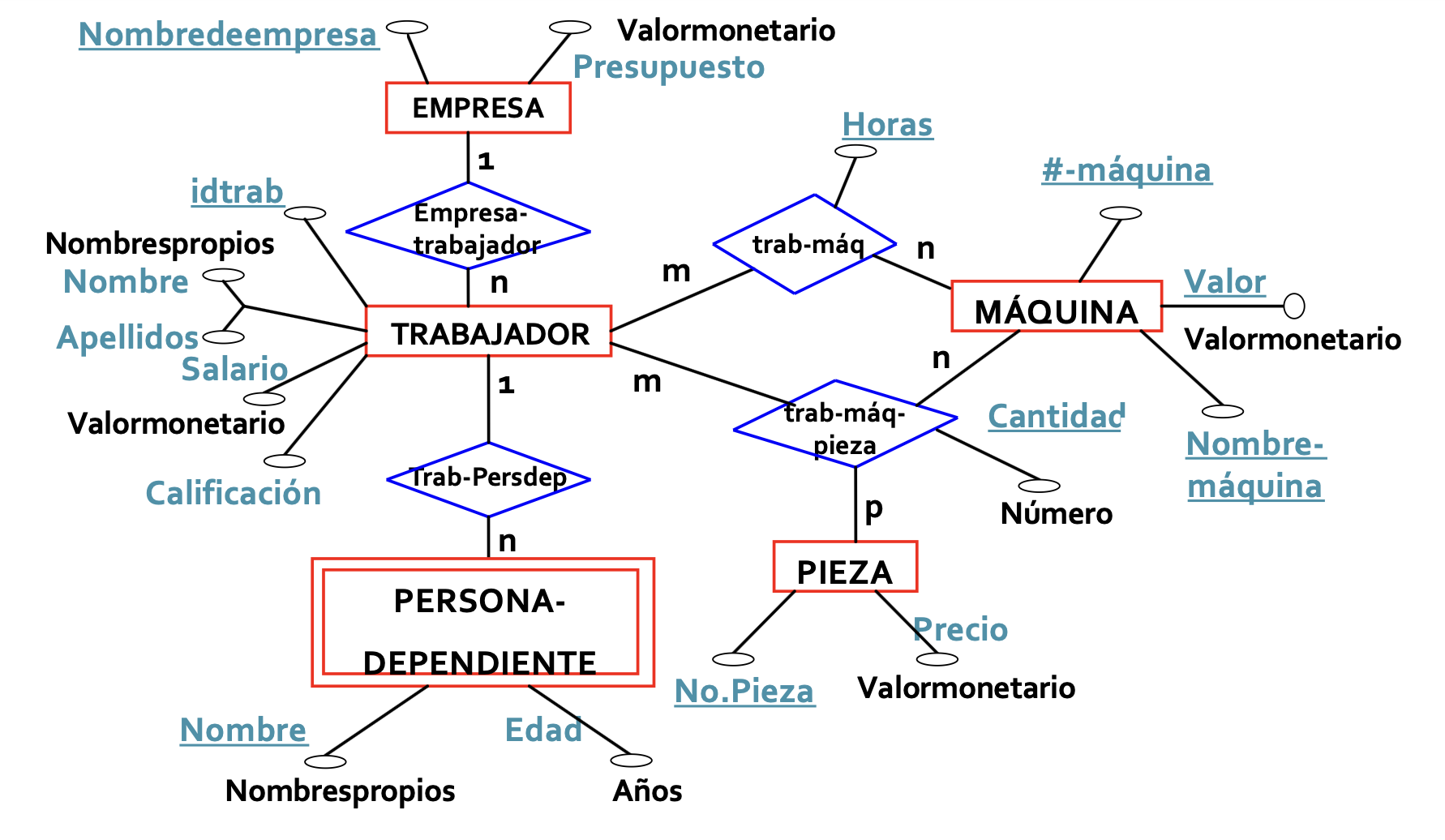

# Diagrama Entidad Relación (DER) Semestre 01, 2026 ## Contexto Los sistemas de información necesitan representar la realidad de forma estructurada. Antes de crear tablas, necesitamos entender: * Qué cosas existen * Cómo se relacionan * Qué información describe a cada cosa El DER es la herramienta para lograrlo. ## ¿Qué problema resuelve el DER? Diseñar bases de datos sin un modelo previo provoca: * Redundancia de datos * Inconsistencias * Dificultad para escalar * Errores de diseño difíciles de corregir El DER permite pensar antes de implementar. ## Definición Es un modelo conceptual que representa: * Entidades del mundo real * Atributos de esas entidades * Relaciones entre entidades No es SQL. No es implementación. Es diseño conceptual.  ## Abstracción El DER responde a la pregunta: * ¿Qué información necesito guardar y cómo se conecta? No responde: * Tipos de datos específicos * Índices * Sintaxis SQL ## Componentes principales del DER Todo DER se construye con tres elementos: * Entidades * Atributos * Relaciones ## Entidad Una entidad representa algo del mundo real que: * Tiene existencia propia * Se puede identificar * Tiene información asociada ### Ejemplos * Cliente * Vehículo * Curso * Estudiante ## Atributo Un atributo describe una característica de una entidad. * Nombre * Dirección * Teléfono * Correo Cada atributo tiene un dominio. ### Restricciónes En el DER, un atributo representa una correspondencia funcional. Si una propiedad puede tener múltiples valores o requiere describirse mejor, debe modelarse como una entidad. Ejemplo: Un automóvil puede tener varios colores. COLOR no debe ser atributo. COLOR debe ser entidad. ## Atributo clave Es un atributo (o conjunto de atributos) que identifica de forma única a una entidad. Ejemplos: * cliente_id * número de placa * carnet ## Tipos de atributos * Simples * Compuestos * Multivaluados * Derivados No todos se implementan igual en el modelo relacional. ## Relación Una relación conecta dos o más entidades. Describe cómo interactúan. ### Ejemplo * Cliente realiza Pedido * Estudiante cursa Curso * Vehículo transporta Envío ## Cardinalidad Indica cuántas instancias participan en una relación. * Uno a uno (1:1) * Uno a muchos (1:N) * Muchos a muchos (N:M) ### Ejemplo 1:1 Un cliente puede tener un solo tipo de cliente. Solo un tipo de cliente está asignado al mismo. ### Ejemplo 1:N Un cliente puede realizar muchos pedidos. Un pedido pertenece a un solo cliente. ### Ejemplo N:M Un estudiante puede cursar muchos cursos. Un curso puede tener muchos estudiantes. ## Relaciones recursivas Una relación puede darse entre instancias de la misma entidad. Ejemplo: Un empleado supervisa a otros empleados. La entidad participa dos veces, con roles distintos. ## Roles El rol indica la función que una entidad cumple dentro de una relación. Ejemplo: En una relación MATRIMONIO: * Persona en rol de esposo * Persona en rol de esposa Los roles evitan ambigüedades. ## Entidad débil Una entidad débil: * No puede identificarse solo con sus atributos * Depende de otra entidad para existir * Requiere una llave compuesta Siempre depende de una relación 1:N.  ### Ejemplo Libro Ejemplar de Libro El ejemplar no existe sin el libro. La llave del ejemplar combina: * llave del libro * identificador parcial ## Generalización y especialización Permite modelar jerarquías de entidades. Una entidad general agrupa entidades más específicas. Ejemplo: Trabajador Administrativo Obrero  ## Totalidad y disyunción Las especializaciones pueden ser: * Totales o parciales * Disjuntas o solapadas Se indican como: * (T, D) * (T, S) * (P, D) * (P, S)  ### Ejemplo de especialización total y disjunta Todo trabajador es exactamente uno de: * Administrativo * Obrero * Dirigente ### Ejemplo de especialización parcial y solapada Un estudiante puede ser: * Becario * Auxiliar * Ambos * Ninguno ## Agregación La agregación permite tratar una relación como una entidad. Se usa cuando la relación tiene identidad propia y participa en otras relaciones.  ### Ejemplo Un obrero y una máquina forman un equipo. Ese equipo produce piezas. El equipo se modela como entidad agregada. ## DER y normalización Un DER bien diseñado: * Facilita la normalización * Reduce dependencias incorrectas * Evita redundancia desde el diseño ## Buenas prácticas * Entidades en singular * Atributos atómicos * Resolver N:M explícitamente * Definir claves desde el inicio ## Errores comunes * Tratar atributos como entidades * No identificar entidades débiles * Pensar en tablas demasiado pronto
